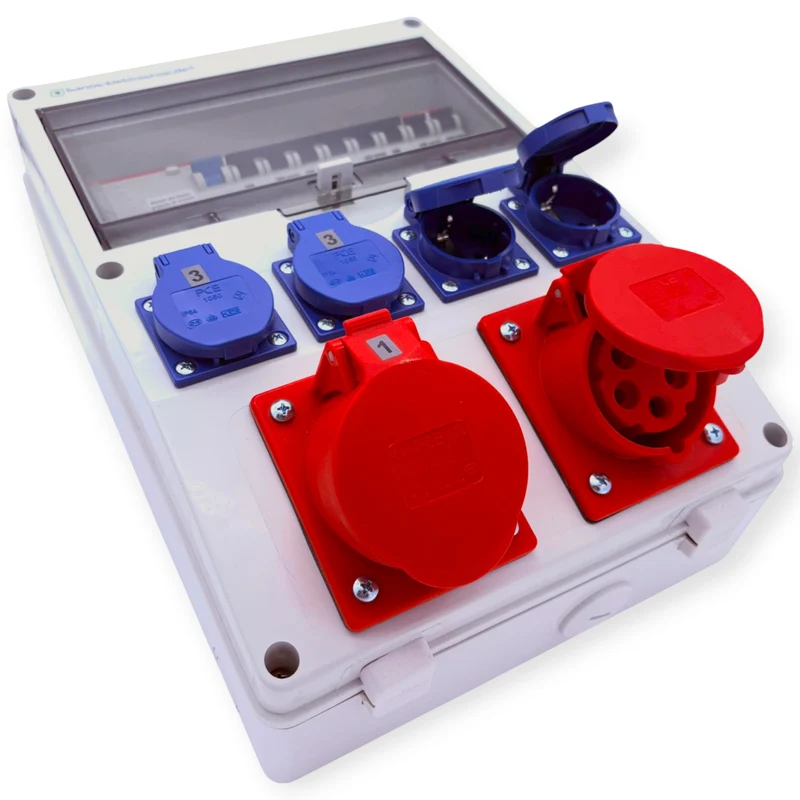

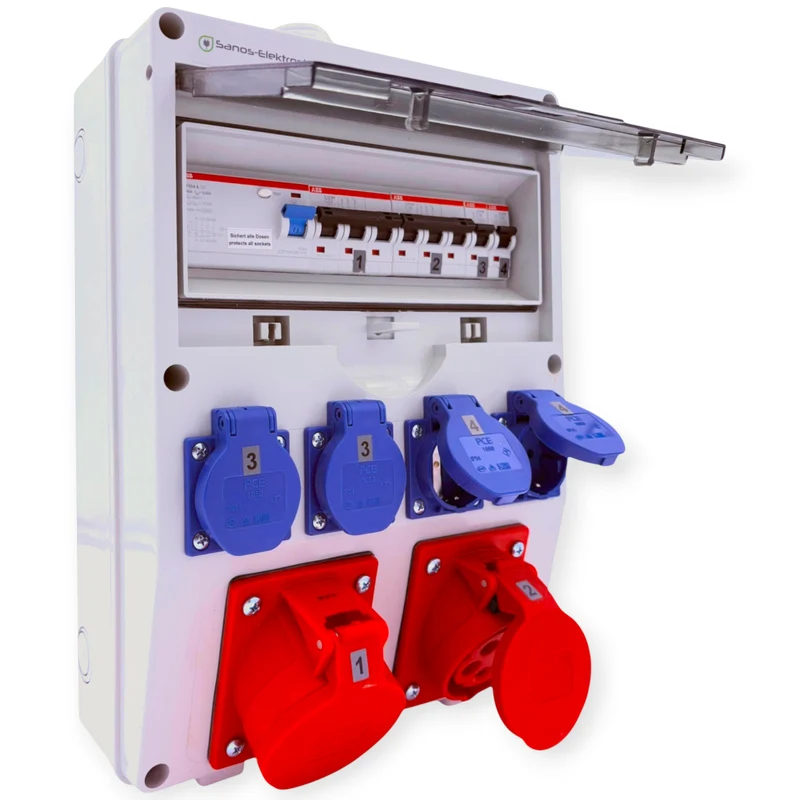

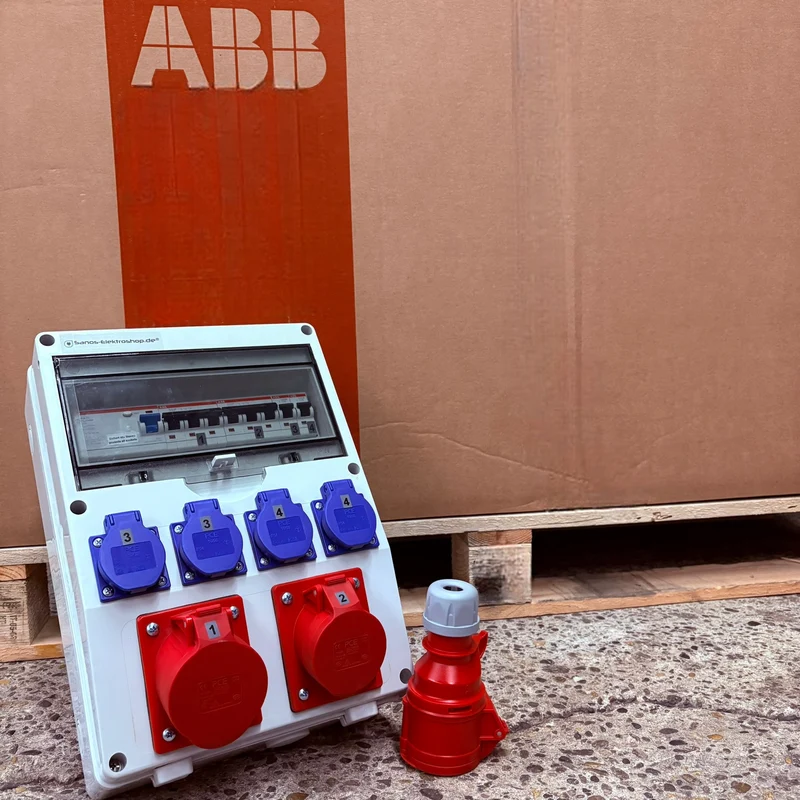

SANOS Wandverteiler ABB/PCE - 1x CEE 32A 1x CEE 16A und 4x Schukodosen mit FI | SAN001

Der SANOS Wandverteiler SAN001 ist eine anschlussfertige, kompakte Lösung zur festen Wandmontage und ideal als Zwischensicherung in Werkstätten, Industrieanlagen und auf Baustellen. Ausgestattet mit Markenkomponenten von PCE und ABB, sorgt dieser Verteiler für eine sichere, langlebige und normgerechte Stromverteilung – auch unter anspruchsvollen Bedingungen.

Made in Germany. Stückgeprüft. Auf Wunsch mit Prüfprotokoll.

Hochwertige Markenkomponenten für maximale Sicherheit

✔ CEE- und Schuko-Dosen von PCE
✔ Leitungsschutzschalter & FI von ABB
✔ Zuverlässiger Schutz gegen Überlast, Kurzschluss und Fehlerströme
✔ Ideal als sichere Unterverteilung / Zwischensicherung

Anschlussmöglichkeiten

Eingang

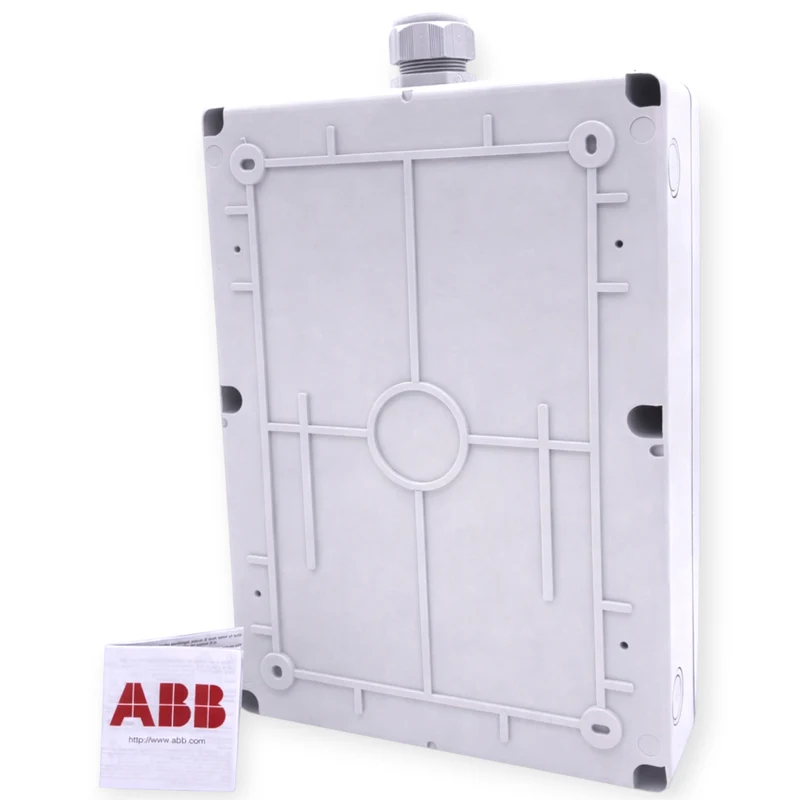

• Kabelverschraubung M32 oben
• Blindverschraubung M32 unten

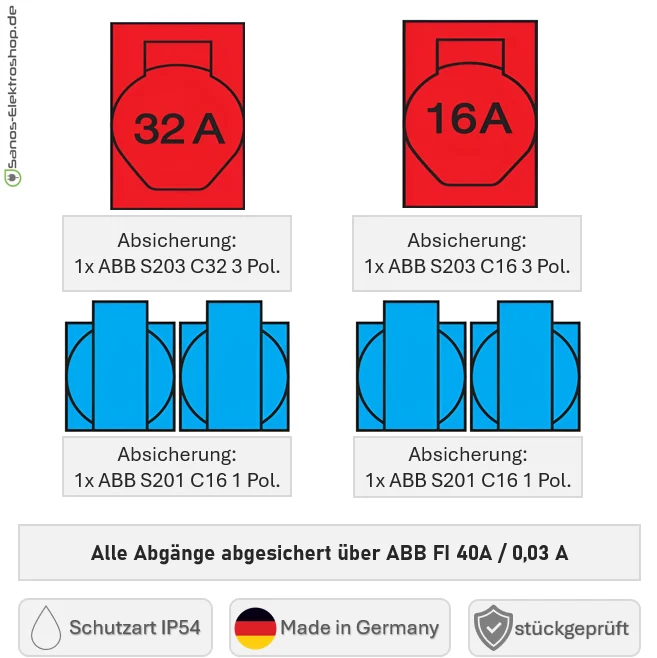

Ausgänge

• 1× CEE-Dose 32A, 5-polig, 400V, 6h

Absicherung:
1× Leitungsschutzschalter 32A, 3-polig, C-Charakteristik

• 1× CEE-Dose 16A, 5-polig, 400V, 6h


Absicherung:
1× Leitungsschutzschalter 16A, 3-polig, C-Charakteristik

• 4× Schuko-Dosen 230V

Absicherung:
2× Leitungsschutzschalter 16A, 1-polig, C-Charakteristik

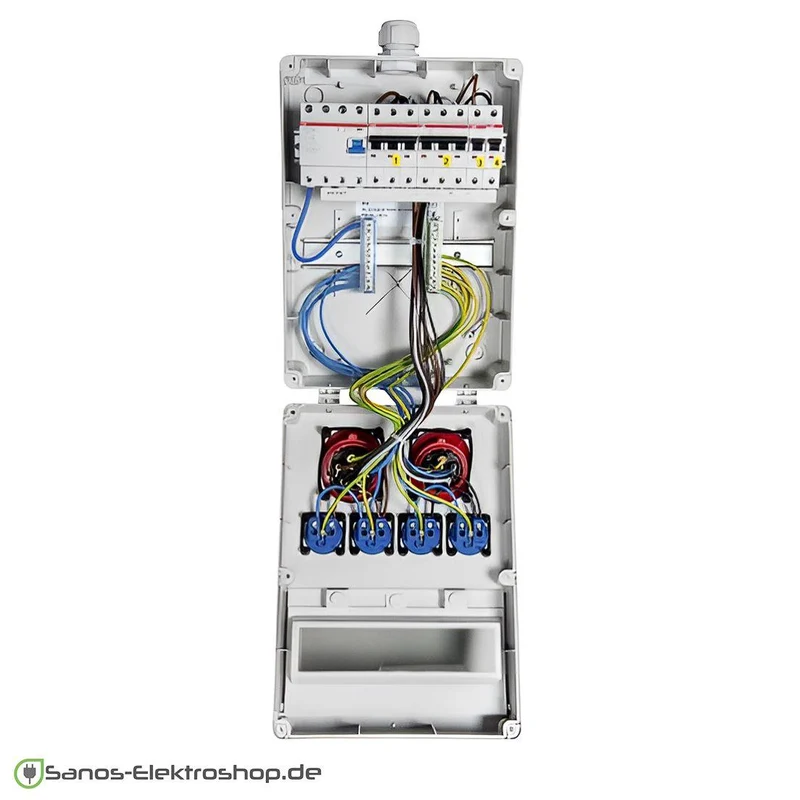

Alle Abgänge über FI 40A, 4-polig, 30mA

Schutz & Beständigkeit für harte Einsatzbedingungen

✔ Schutzart IP54 – staub- und spritzwassergeschützt
✔ Schutzklasse II
✔ Temperaturbeständig von -25°C bis +40°C
✔ Robustes ABS-Gehäuse, Farbe Grau
✔ Nichtrostende Außenteile & Deckelschrauben
✔ Gefertigt nach DIN VDE 0106-100
✔ Jeder Verteiler einzeln geprüft (stückgeprüft)

Abmessungen & Gewicht

• Höhe: 37 cm
• Breite: 26 cm
• Tiefe: 13 cm
• Gewicht: 3,89 kg

Typische Einsatzbereiche

Der SANOS Wandverteiler SAN001 eignet sich ideal für:

• Baustellen & Rohbau
• Werkstätten
• Industrie & Produktion
• Lagerhallen
• Technikräume
• Garagen & Servicebereiche

Überall dort, wo eine sichere, kompakte und fest montierte Stromverteilung benötigt wird.

Betriebsanleitung

Alle technischen Details finden Sie in der offiziellen Betriebsanleitung:
Betriebsanleitung SANOS Wandverteiler SAN001

Warum dieser Wandverteiler die richtige Wahl für Profis ist

Der SANOS Wandverteiler kombiniert kompakte Bauform, hochwertige Markenabsicherung, normgerechte Ausführung und extreme Robustheit. Dadurch erhalten Sie eine langlebige Lösung für den professionellen Dauereinsatz mit maximaler Sicherheit für Mensch und Maschine.

Einstecken. Absichern. Sorgenfrei arbeiten.

Häufige Fragen zum SANOS Wandverteiler SAN001

Ist ein FI-Schutzschalter bereits eingebaut?
Ja. Alle Abgänge laufen über einen FI 40A, 4-polig, 30 mA. Wie der Verteiler in die vorhandene Anlage eingebunden wird, legt die Elektrofachkraft anhand der Anlagenplanung fest.

Wie wird die Zuleitung eingeführt?
Über eine Kabelverschraubung M32 oben; unten sitzt eine Blindverschraubung M32. Welcher Leiterquerschnitt erforderlich ist, hängt von Absicherung, Leitungslänge und Verlegeart ab und wird im Einzelfall berechnet.

Eignet sich der Verteiler für den Außeneinsatz?
Das Gehäuse ist mit Schutzart IP54 staub- und spritzwassergeschützt und für einen Temperaturbereich von -25 °C bis +40 °C angegeben. Für dauerhafte Bewitterung empfiehlt sich ein geschützter Montageort.

Worin unterscheidet sich SAN001 vom SAN014?
Die Bestückung ist identisch: 1× CEE 32A, 1× CEE 16A, 4× Schuko und FI. Unterschiedlich sind die verbauten Marken – SAN001 kombiniert ABB mit PCE, der SANOS Wandverteiler SAN014 ABB mit Mennekes.

Wie sind die Schukodosen abgesichert?
Die vier Schukodosen laufen über zwei Leitungsschutzschalter 16A, 1-polig, C-Charakteristik – also jeweils zwei Dosen über einen Schalter. Wird für jeden Abgang ein eigener Schalter benötigt, ist der SAN005 die passende Ausführung.

Wer darf den Verteiler anschließen?
Anschluss, Erstprüfung und wiederkehrende Prüfung gehören ausschließlich in die Hand einer Elektrofachkraft. Auf Wunsch wird der Verteiler mit Prüfprotokoll geliefert.

Weitere Ausführungen finden Sie in der Kategorie SANOS Kunststoff-Wandverteiler. Mobile Varianten für wechselnde Einsatzorte stehen unter SANOS Kunststoff-Mobilverteiler zur Verfügung.
