SANOS Wandverteiler ABB/PCE - 1x CEE 16A und 2x Schukodosen | SAN003

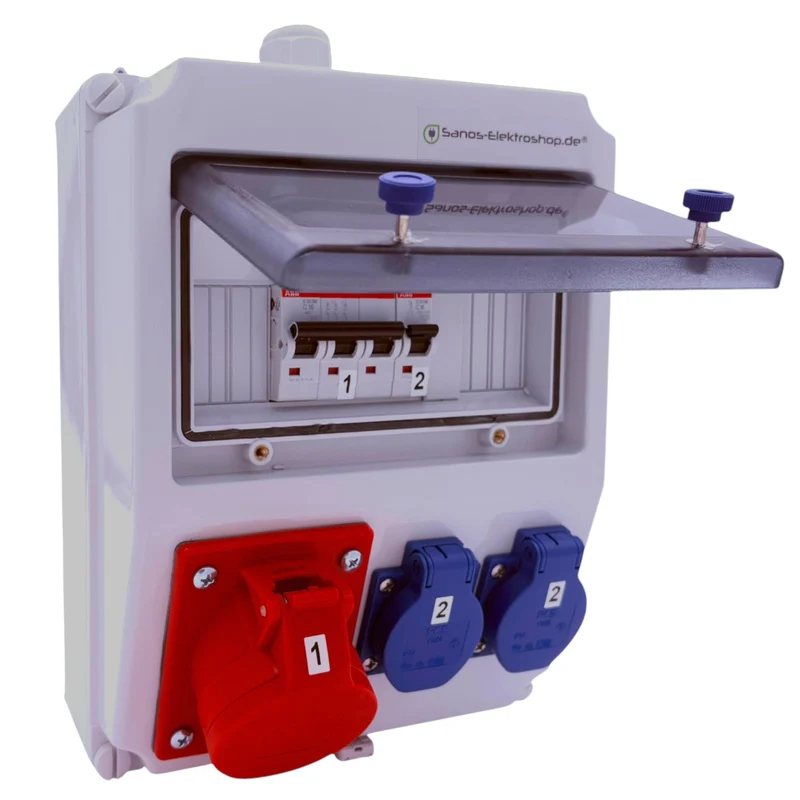

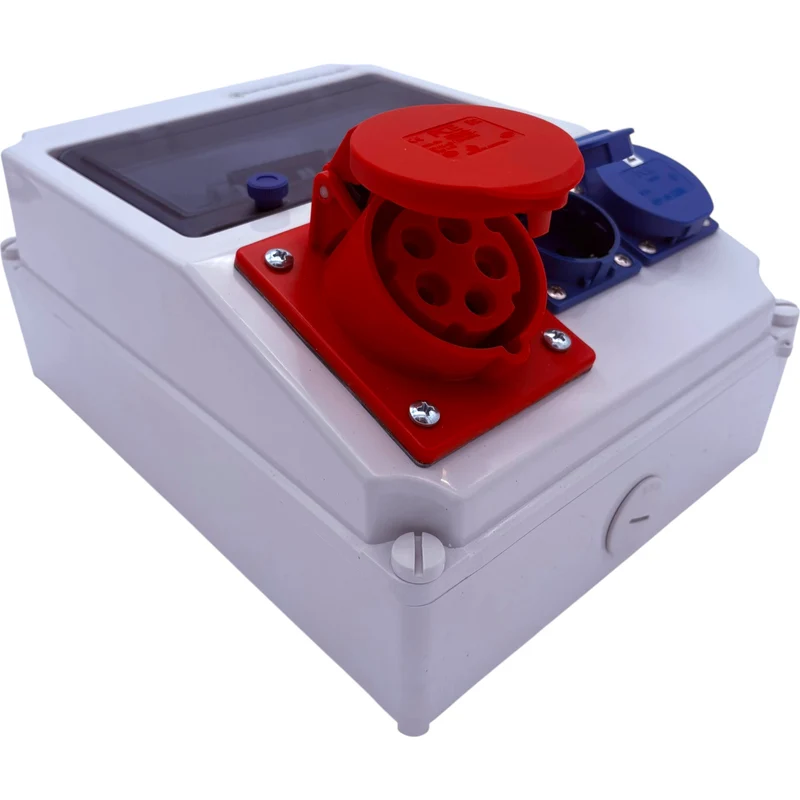

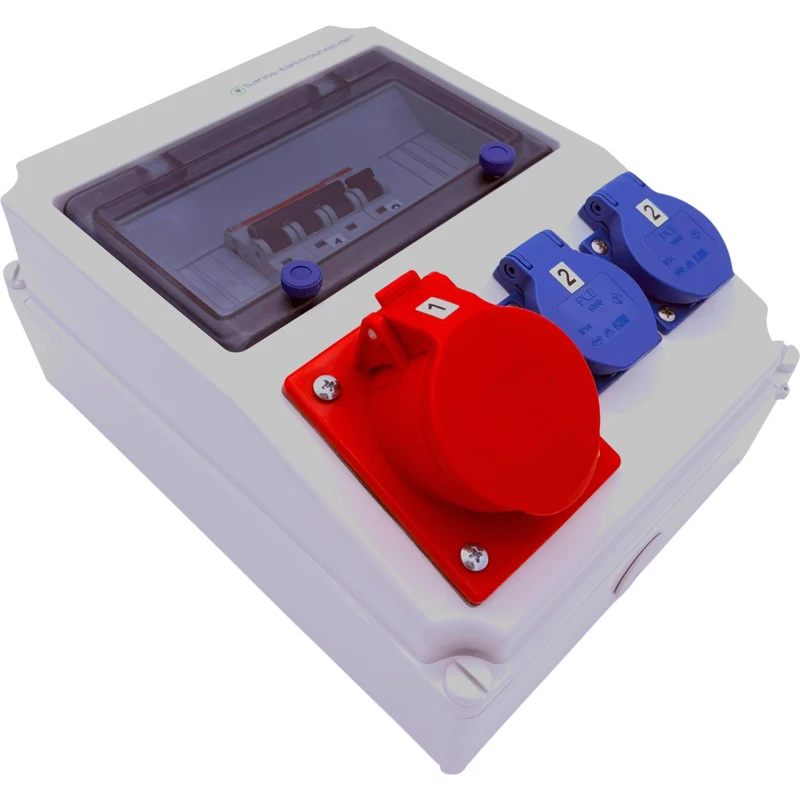

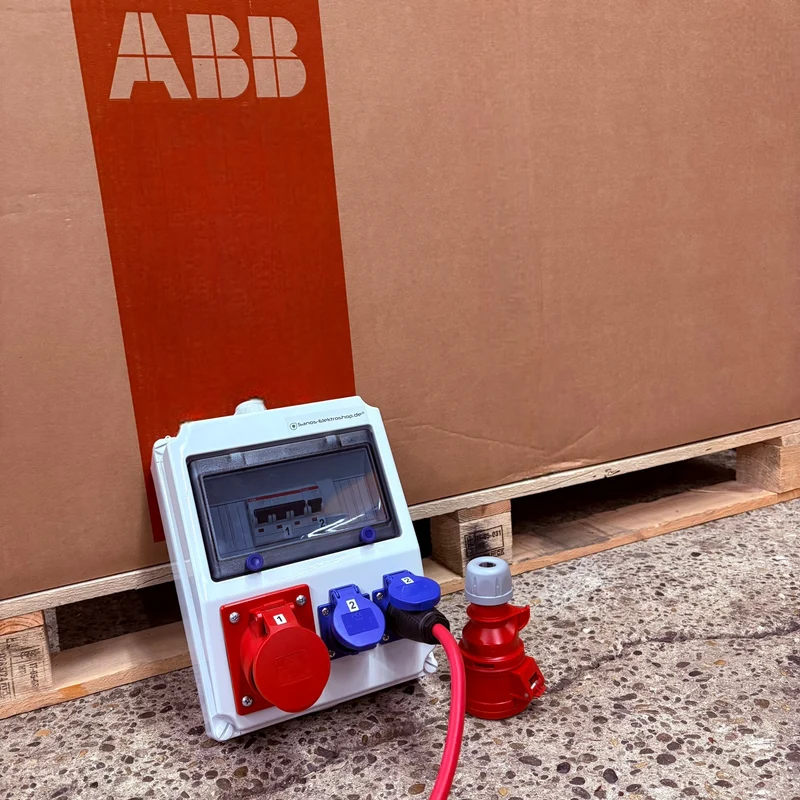

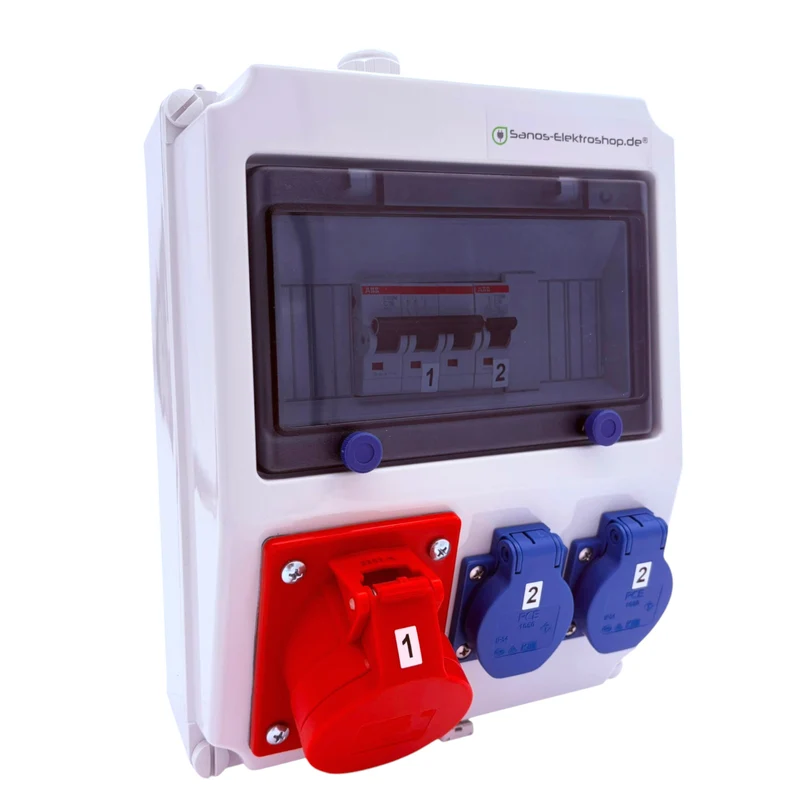

Der SANOS Wandverteiler SAN003 ist eine anschlussfertige, kompakte Lösung zur festen Wandmontage und ideal als Zwischensicherung in Werkstätten, Industrieanlagen und auf Baustellen. Ausgestattet mit Markenkomponenten von PCE und ABB, sorgt dieser Verteiler für eine sichere, langlebige und normgerechte Stromverteilung – auch unter anspruchsvollen Bedingungen.

Made in Germany. Stückgeprüft. Auf Wunsch mit Prüfprotokoll.

Hochwertige Markenkomponenten für maximale Sicherheit

✔ CEE- und Schuko-Dosen von PCE
✔ Leitungsschutzschalter & FI von ABB
✔ Zuverlässiger Schutz gegen Überlast, Kurzschluss und Fehlerströme
✔ Ideal als sichere Unterverteilung / Zwischensicherung

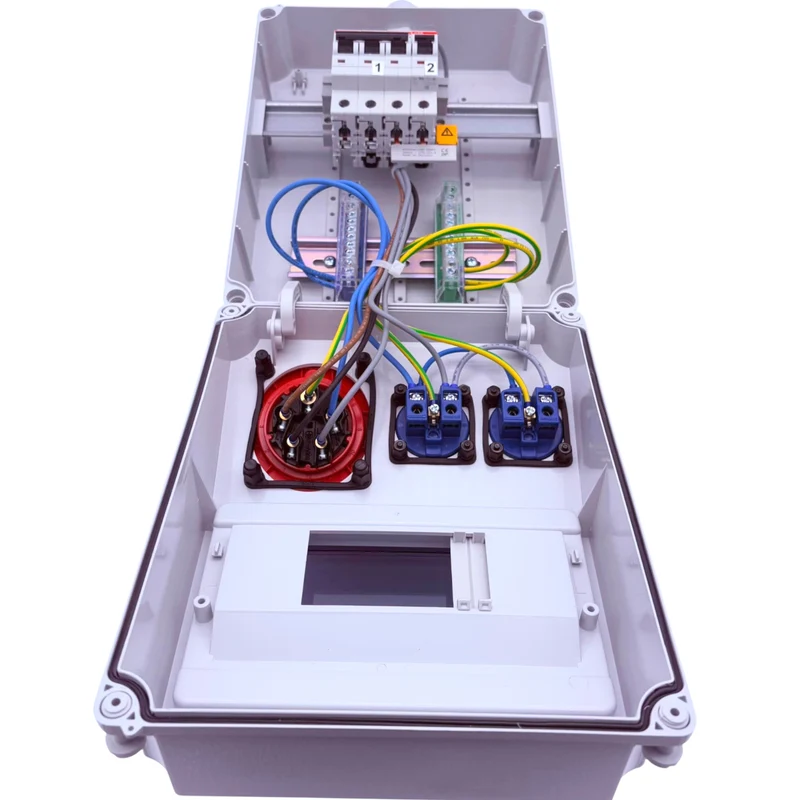

Anschlussmöglichkeiten

Eingang

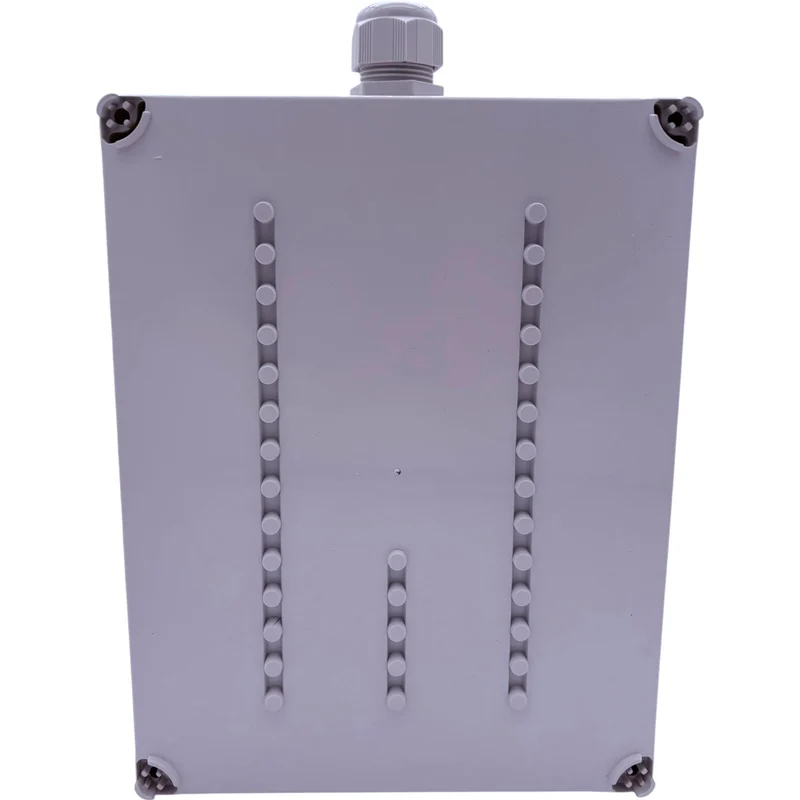

• 1x Kabelverschraubung M25 oben
• 1x Blindverschraubung M25 unten

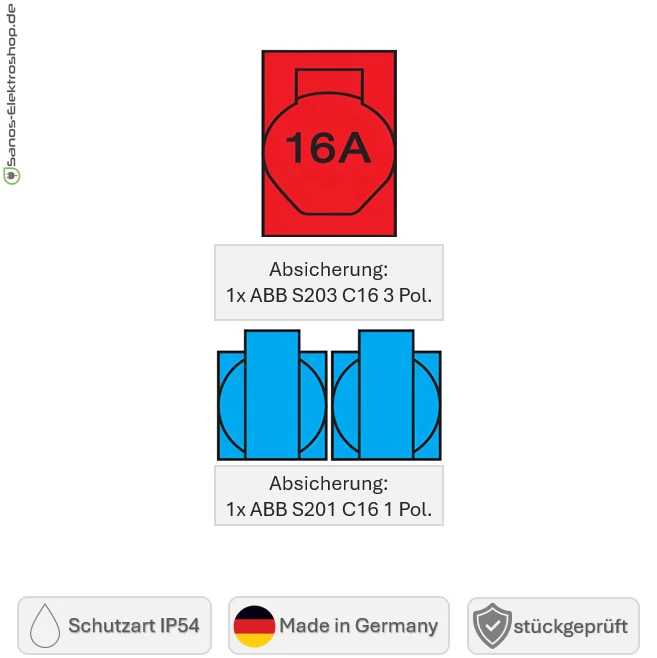

Ausgänge

• 1× CEE-Dose 16A, 5-polig, 400V, 6h


Absicherung:
1× Leitungsschutzschalter 16A, 3-polig, C-Charakteristik

• 2× Schuko-Dosen 230V

Absicherung:
1× Leitungsschutzschalter 16A, 1-polig, C-Charakteristik

Schutz & Beständigkeit für harte Einsatzbedingungen

✔ Schutzart IP54 – staub- und spritzwassergeschützt
✔ Schutzklasse II
✔ Temperaturbeständig von -25°C bis +40°C
✔ Robustes ABS-Gehäuse, Farbe Grau
✔ Nichtrostende Außenteile & Deckelschrauben
✔ Gefertigt nach DIN VDE 0106-100
✔ Jeder Verteiler einzeln geprüft (stückgeprüft)

Abmessungen & Gewicht

• Höhe: 28,5. cm
• Breite: 20,5 cm
• Tiefe: 12,5 cm
• Gewicht: 2,86 kg

Typische Einsatzbereiche

Der SANOS Wandverteiler SAN003 eignet sich ideal für:

• Baustellen & Rohbau
• Werkstätten
• Industrie & Produktion
• Lagerhallen
• Technikräume
• Garagen & Servicebereiche

Überall dort, wo eine sichere, kompakte und fest montierte Stromverteilung benötigt wird.

Betriebsanleitung

Alle technischen Details finden Sie in der offiziellen Betriebsanleitung:
Betriebsanleitung SANOS Wandverteiler SAN003

Warum dieser Wandverteiler die richtige Wahl für Profis ist

Der SANOS Wandverteiler kombiniert kompakte Bauform, hochwertige Markenabsicherung, normgerechte Ausführung und extreme Robustheit. Dadurch erhalten Sie eine langlebige Lösung für den professionellen Dauereinsatz mit maximaler Sicherheit für Mensch und Maschine.

Einstecken. Absichern. Sorgenfrei arbeiten.

Häufige Fragen zum SANOS Wandverteiler SAN003

Worin unterscheidet sich SAN003 vom SAN004?
Die Bestückung ist bei beiden gleich: 1× CEE 16A und 2× Schuko. Unterschiedlich sind Gehäuseform und Absicherung der Schukodosen. SAN003 ist kompakt gebaut (28,5 × 20,5 × 12,5 cm) und führt beide Schukodosen über einen gemeinsamen Leitungsschutzschalter. Der SANOS Wandverteiler SAN004 ist schmal und hoch (44 × 14 × 10 cm) und sichert jede Schukodose einzeln ab.

Wie sind die Abgänge abgesichert?
Die CEE-Dose 16A läuft über einen Leitungsschutzschalter 16A, 3-polig, C-Charakteristik. Die beiden Schukodosen laufen gemeinsam über einen Leitungsschutzschalter 16A, 1-polig, C-Charakteristik.

Wie wird die Zuleitung eingeführt?
Über eine Kabelverschraubung M25 oben; unten sitzt eine Blindverschraubung M25. Welcher Leiterquerschnitt erforderlich ist, hängt von Absicherung, Leitungslänge und Verlegeart ab und wird im Einzelfall berechnet.

Für welche Umgebung ist der Verteiler ausgelegt?
Das ABS-Gehäuse in Grau ist mit Schutzart IP54 staub- und spritzwassergeschützt und für einen Temperaturbereich von -25 °C bis +40 °C angegeben. Außenteile und Deckelschrauben sind nichtrostend ausgeführt.

Welchen Fehlerstromschutz brauche ich?
Welcher Fehlerstromschutz für Ihren Anwendungsfall vorzusehen ist und wo er in der Anlage sitzt, legt die Elektrofachkraft anhand der Anlagenplanung fest. Die vollständige Ausstattung entnehmen Sie der oben verlinkten Betriebsanleitung. Eine Ausführung mit eingebautem FI ist der SANOS Wandverteiler SAN001.

Wer darf den Verteiler anschließen?
Anschluss, Erstprüfung und wiederkehrende Prüfung gehören ausschließlich in die Hand einer Elektrofachkraft. Auf Wunsch wird der Verteiler mit Prüfprotokoll geliefert.

Weitere Ausführungen finden Sie in der Kategorie SANOS Kunststoff-Wandverteiler. Mobile Varianten für wechselnde Einsatzorte stehen unter SANOS Kunststoff-Mobilverteiler zur Verfügung.
