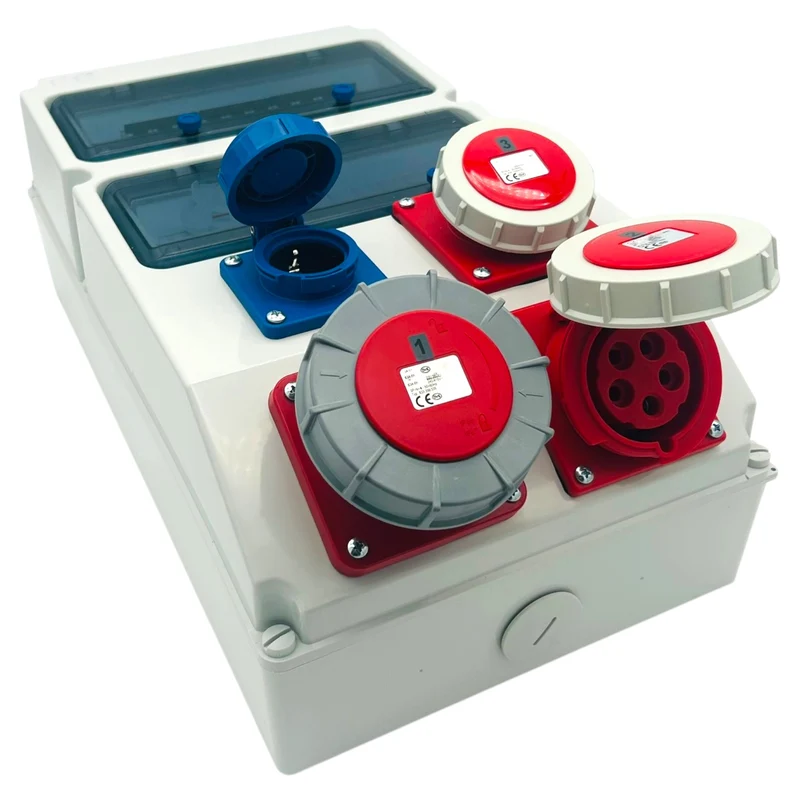

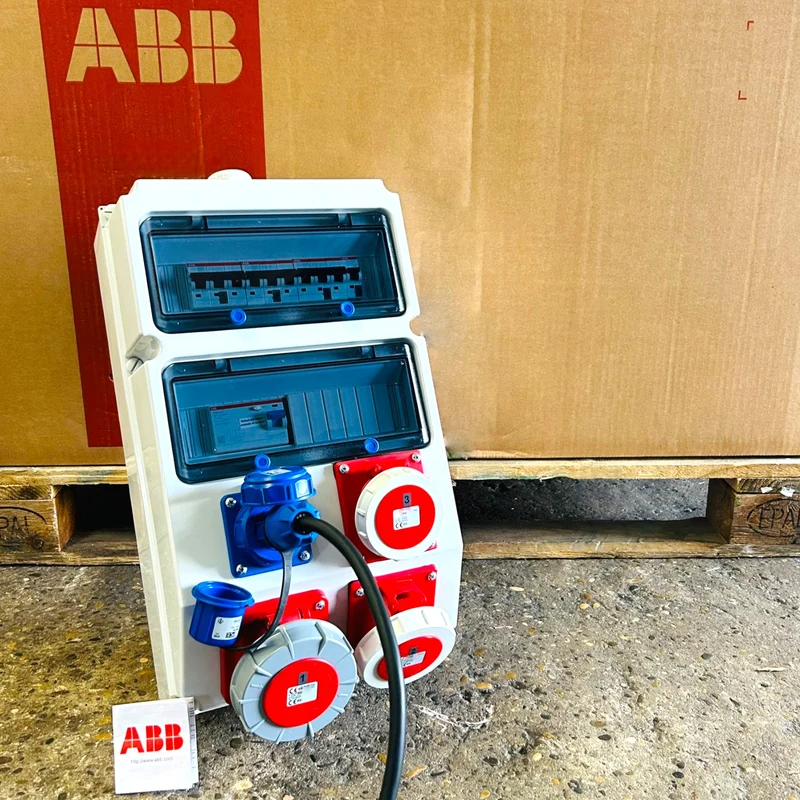

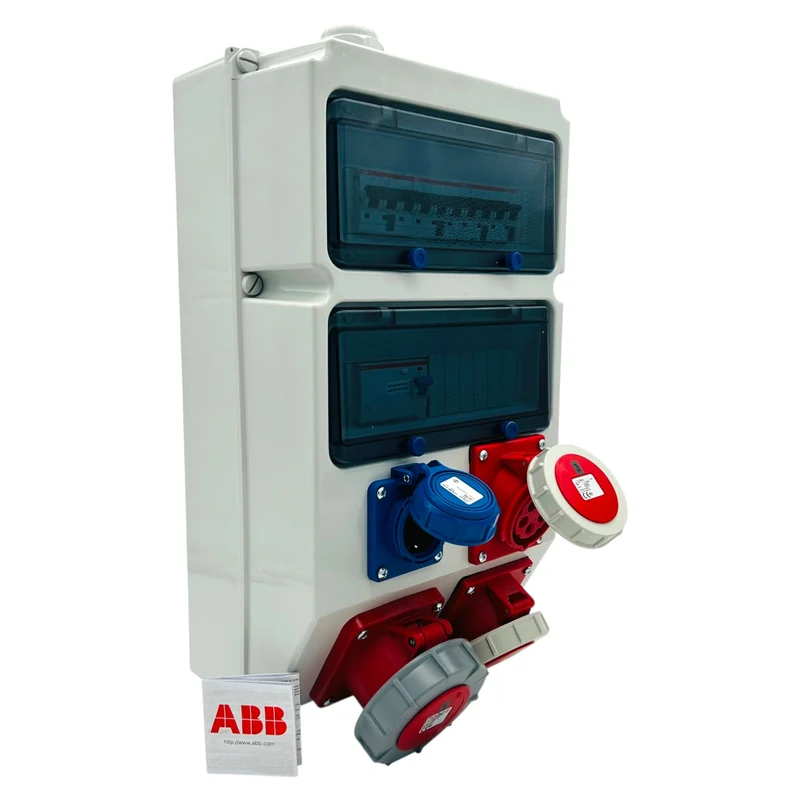

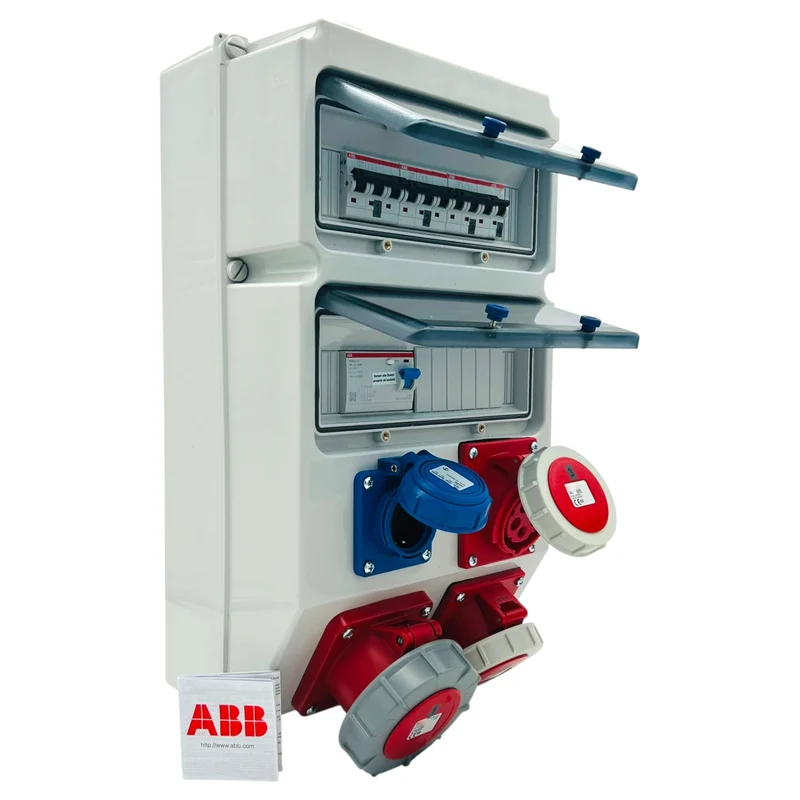

SANOS IP67 Wandverteiler ABB/PCE - 1x CEE 63A 1x CEE 32A 1x CEE 16A und 1x Schukodose mit FI | SAN022

Der SANOS Wandverteiler SAN022 ist eine anschlussfertige, kompakte Lösung zur festen Wandmontage und ideal als Zwischensicherung in Werkstätten, Industrieanlagen und auf Baustellen. Ausgestattet mit Markenkomponenten von PCE und ABB, sorgt dieser Verteiler für eine sichere, langlebige und normgerechte Stromverteilung – auch unter anspruchsvollen Bedingungen.

Made in Germany. Stückgeprüft. Auf Wunsch mit Prüfprotokoll.

Hochwertige Markenkomponenten für maximale Sicherheit

✔ CEE- und Schuko-Dosen von PCE
✔ Leitungsschutzschalter & FI von ABB
✔ Zuverlässiger Schutz gegen Überlast, Kurzschluss und Fehlerströme
✔ Ideal als sichere Unterverteilung / Zwischensicherung

Perfekt bei starkem Regen, Spritzwasser oder kurzfristigem Kontakt (max 30 Min.) mit Wasser.

Anschlussmöglichkeiten

Eingang

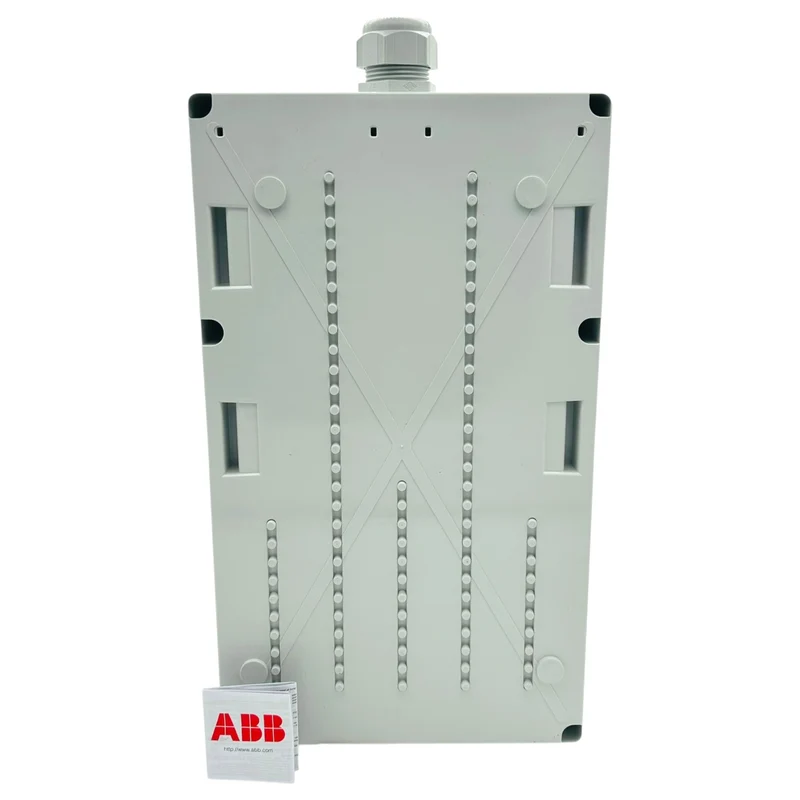

• Kabelverschraubung M40 oben
• Blindverschraubung M40 unten

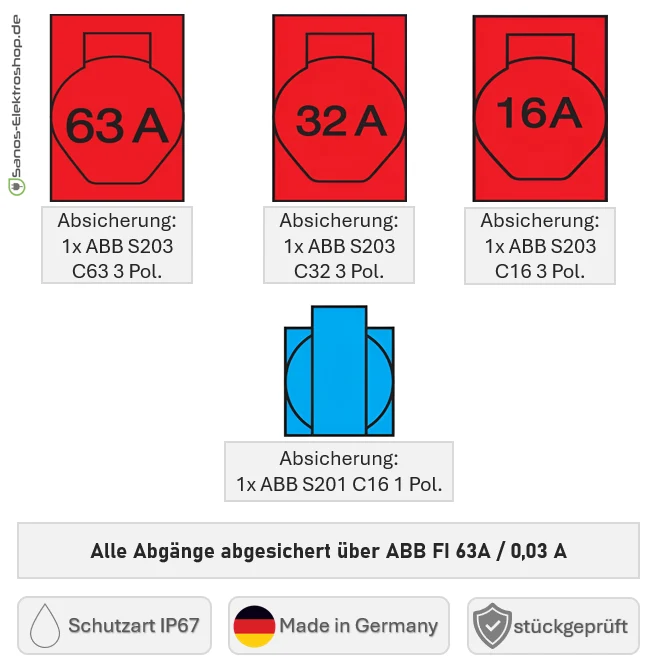

Ausgänge

• 1× CEE-Dose 63A, 5-polig, 400V, 6h, IP67

Absicherung:
1× Leitungsschutzschalter 63A, 3-polig, C-Charakteristik

• 1× CEE-Dose 32A, 5-polig, 400V, 6h, IP67

Absicherung:
1× Leitungsschutzschalter 32A, 3-polig, C-Charakteristik

• 1× CEE-Dose 16A, 5-polig, 400V, 6h, IP67


Absicherung:
1× Leitungsschutzschalter 16A, 3-polig, C-Charakteristik

• 1× Schuko-Dosen 230V, IP67

Absicherung:
1× Leitungsschutzschalter 16A, 1-polig, C-Charakteristik

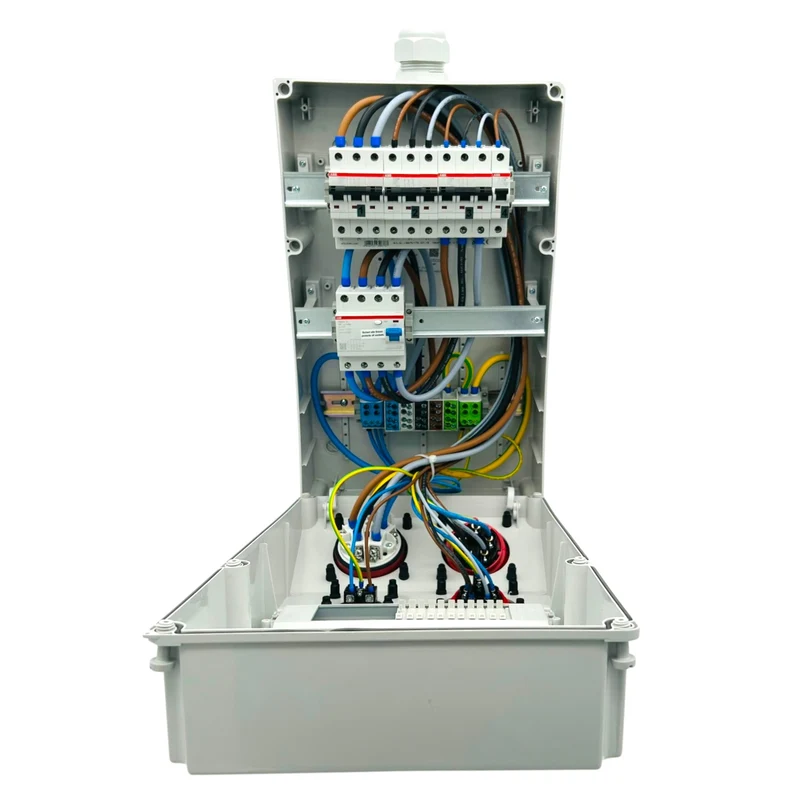

Alle Abgänge über FI 63A, 4-polig, 30mA

Schutz & Beständigkeit für harte Einsatzbedingungen

✔ Schutzart IP67 – staub- und wassergeschützt
✔ Schutzklasse II
✔ Temperaturbeständig von -25°C bis +40°C
✔ Robustes ABS-Gehäuse, Farbe Grau
✔ Nichtrostende Außenteile & Deckelschrauben
✔ Gefertigt nach DIN VDE 0106-100
✔ Jeder Verteiler einzeln geprüft (stückgeprüft)

Abmessungen & Gewicht

• Höhe: 50,4 cm
• Breite: 29,7 cm
• Tiefe: 17,7 cm
• Gewicht: 4,95 kg

Typische Einsatzbereiche

Der SANOS Wandverteiler SAN022 eignet sich ideal für:

• Baustellen & Rohbau
• Werkstätten
• Industrie & Produktion
• Lagerhallen
• Technikräume
• Garagen & Servicebereiche

Überall dort, wo eine sichere, kompakte und fest montierte Stromverteilung benötigt wird.

Betriebsanleitung

Alle technischen Details finden Sie in der offiziellen Betriebsanleitung:
Betriebsanleitung SANOS Wandverteiler SAN022

Warum dieser Wandverteiler die richtige Wahl für Profis ist

Der SANOS Wandverteiler kombiniert kompakte Bauform, hochwertige Markenabsicherung, normgerechte Ausführung und extreme Robustheit. Dadurch erhalten Sie eine langlebige Lösung für den professionellen Dauereinsatz mit maximaler Sicherheit für Mensch und Maschine.

Einstecken. Absichern. Sorgenfrei arbeiten.

Häufige Fragen zum SANOS IP67 Wandverteiler SAN022

Wann brauche ich einen Verteiler in IP67?

Wenn der Verteiler dauerhaft im Freien hängt, in Waschhallen, in der Landwirtschaft oder auf Veranstaltungsflächen ohne Überdachung. Laut Produktangabe ist der SAN022 für starken Regen, Spritzwasser und kurzfristigen Wasserkontakt von maximal 30 Minuten ausgelegt.

Was bedeutet IP67 genau?

Die erste Kennziffer 6 steht für staubdicht, die zweite Kennziffer 7 für Schutz bei zeitweiligem Untertauchen. Laut Produktangabe ist das Gehäuse damit für starken Regen, Spritzwasser und kurzfristigen Wasserkontakt von maximal 30 Minuten ausgelegt – ein Dauerbetrieb unter Wasser ist damit nicht gemeint. Hintergrund im Ratgeber IP-Schutzarten einfach erklärt.

Welche Abgänge und welche Absicherung hat der SAN022?

CEE 63 A, CEE 32 A und CEE 16 A – jeweils 5-polig, 400 V, 6h, in IP67 – sowie eine Schukodose 230 V in IP67. Jeder Abgang hat einen eigenen Leitungsschutzschalter (63 A 3-polig C, 32 A 3-polig C, 16 A 3-polig C, 16 A 1-polig C). Alle Abgänge laufen über einen FI 63 A, 4-polig, 30 mA.

Wie wird ein 63-A-Verteiler eingespeist?

Oben Kabelverschraubung M40, unten Blindverschraubung M40. Vorsicherung und Querschnitt legt die Elektrofachkraft fest; Orientierung gibt der Ratgeber Welcher Kabelquerschnitt für welche Anwendung?.

Welche Maße und welches Gewicht hat der SAN022?

50,4 cm hoch, 29,7 cm breit, 17,7 cm tief, 4,95 kg. Schutzklasse II, Temperaturbereich -25 bis +40 Grad Celsius, nichtrostende Außenteile und Deckelschrauben, nach DIN VDE 0106-100, stückgeprüft.

Welche Alternative gibt es, wenn IP54 ausreicht?

Der SAN036 hat dieselbe CEE-Bestückung 63 A / 32 A / 16 A, dazu zwei Schukodosen, und ist in IP54 ausgeführt – die passende Wahl für Halle, Werkstatt und überdachte Bereiche.
