Gewiss Kleinverteiler Unterputz mit Tür | 1-4 Reihig

Gewiss Kleinverteiler Unterputz mit Tür | 1-4 Reihig

Die Unterputz-Kleinverteiler der Gewiss-Serie GW4015xN dienen zur Aufnahme von Reiheneinbaugeräten nach DIN-Norm für feste Elektroinstallationen im Innenbereich. Sie verfügen über genormte Hutschienen, integrierte N- und PE-Klemmleisten einen stabilen Metallrahmen sowie eine geschlossene Frontabdeckung und sind für trockene Räume ausgelegt. Vormontierte Komponenten und ausreichender Verdrahtungsraum ermöglichen eine schnelle und übersichtliche Installation.

Variantenübersicht

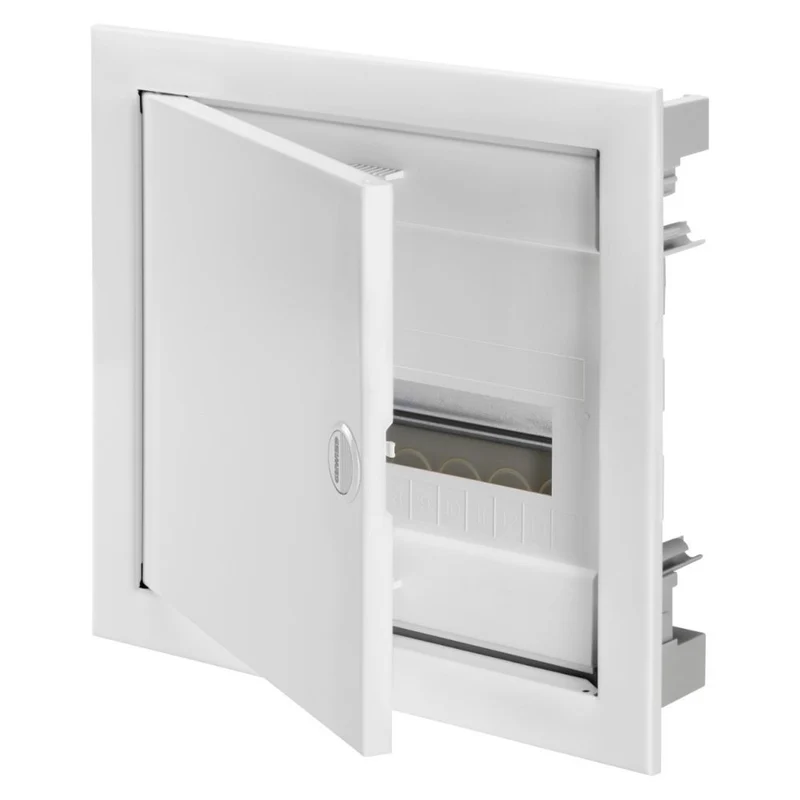

GW40151N

• 1-reihig

• 12 Teilungseinheiten

• Anz. TE EN 50022: 12+2

• Pol 1 (mm²) N (2x16)+(8x10)

• Pol 2 (mm²) PE (2x16)+(8x10)

• Außenmaß B × H × T: 368 × 343 × 93 mm
• Verlust Leistung 60 W

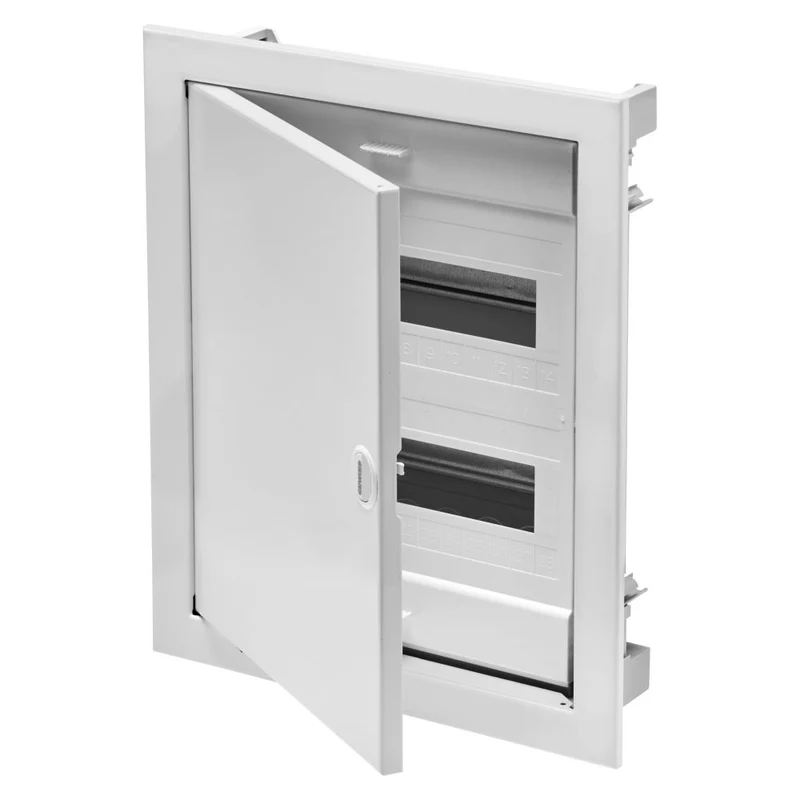

GW40152N

• 2-reihig

• 24 Teilungseinheiten

• Anz. TE EN 50022: 24+4 (12x2)

• Pol 1 (mm²) N (2x16)+(14x10)

• Pol 2 (mm²) PE (2x16)+(14x10)

• Außenmaß B × H × T: 368 × 443 × 93 mm
• Verlust Leistung 80 W

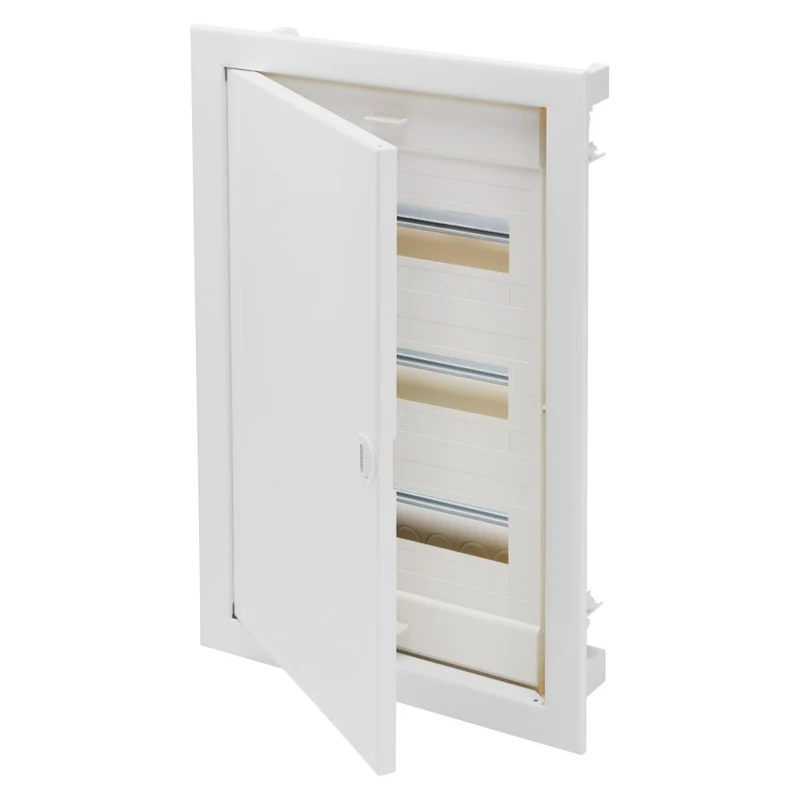

GW40153N

• 3-reihig

• 36 Teilungseinheiten

• Anz. TE EN 50022: 36+6 (12x3)

• Pol 1 (mm²) N 2x[(2x16)+(14x10)]

• Pol 2 (mm²) PE 2x[(2x16)+(14x10)]

• Außenmaß B × H × T: 368 × 568× 93 mm
• Verlust Leistung 90 W

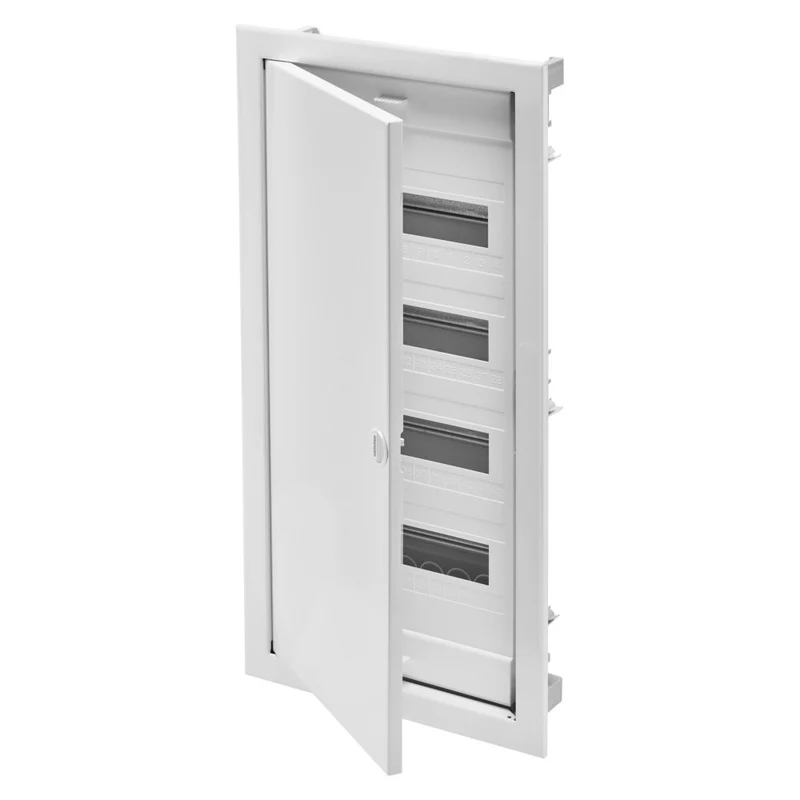

GW40154N

• 4-reihig

• 48 Teilungseinheiten

• Anz. TE EN 50022: 48+8 (12x4)

• Pol 1 (mm²) N 2x[(2x16)+(14x10)]

• Pol 2 (mm²) PE 2x[(2x16)+(14x10)]

• Außenmaß B × H × T: 368 × 753× 93 mm
• Verlust Leistung 100 W

Häufige Fragen zum GEWISS Unterputz-Kleinverteiler GW4015xN

Welche Größe passt zu meiner Installation?

GW40151N fasst 12 TE (12+2 nach EN 50022), GW40152N 24 TE, GW40153N 36 TE und GW40154N 48 TE. Die Breite bleibt mit 368 mm gleich, die Höhe wächst von 343 auf 753 mm, die Tiefe beträgt durchgehend 93 mm.

Wie viele Teilungseinheiten belegen meine Geräte?

Ein einpoliger Leitungsschutzschalter belegt in der Regel 1 TE, ein vierpoliger FI-Schutzschalter 4 TE. Planen Sie Reserve für spätere Erweiterungen ein. Passende Geräte führt der Shop in Leitungs- / Personenschutzschalter und Sicherungsautomat.

Für welche Räume ist der Verteiler zugelassen?

Die Beschreibung nennt feste Elektroinstallationen im Innenbereich und trockene Räume. Für Feuchtraum oder Außenbereich brauchen Sie ein Gehäuse mit höherer Schutzart, etwa aus Installationskleinverteiler.

Was ist bereits eingebaut?

Genormte Hutschienen, integrierte N- und PE-Klemmleisten, ein stabiler Metallrahmen und eine geschlossene Frontabdeckung. Die Klemmenbelegung ist je Größe angegeben, zum Beispiel N (2x16)+(8x10) mm² beim GW40151N.

Unterputz, Hohlwand oder Aufputz - was ist der Unterschied?

Unterputz wird in massives Mauerwerk eingesetzt, Hohlwand in Trockenbauwände, Aufputz auf die Wand montiert. Dieselbe Serie gibt es als GEWISS Kleinverteiler Hohlwand und GEWISS Kleinverteiler Aufputz.

Darf ich den Verteiler selbst anschließen?

Das Setzen und Verdrahten einer Verteilung ist Arbeit an der festen Elektroinstallation und gehört zu einer Elektrofachkraft. Zubehör wie Klemmen und Schienen finden Sie in Verteilungen / Zubehör.
