Gewiss Kleinverteiler Hohlwand mit Tür | 1-4 Reihig

Gewiss Kleinverteiler Hohlwand mit Tür | 1-4 Reihig

Die Hohlwand-Kleinverteiler der Gewiss-Serie GW4016xN sind für normgerechte Elektroinstallationen in Trockenbau- und Hohlwandkonstruktionen ausgelegt. Sie dienen zur Aufnahme von Reiheneinbaugeräten nach DIN-Norm und verfügen über genormte Hutschienen sowie integrierte N- und PE-Klemmleisten für eine übersichtliche und effiziente Verdrahtung.

Variantenübersicht

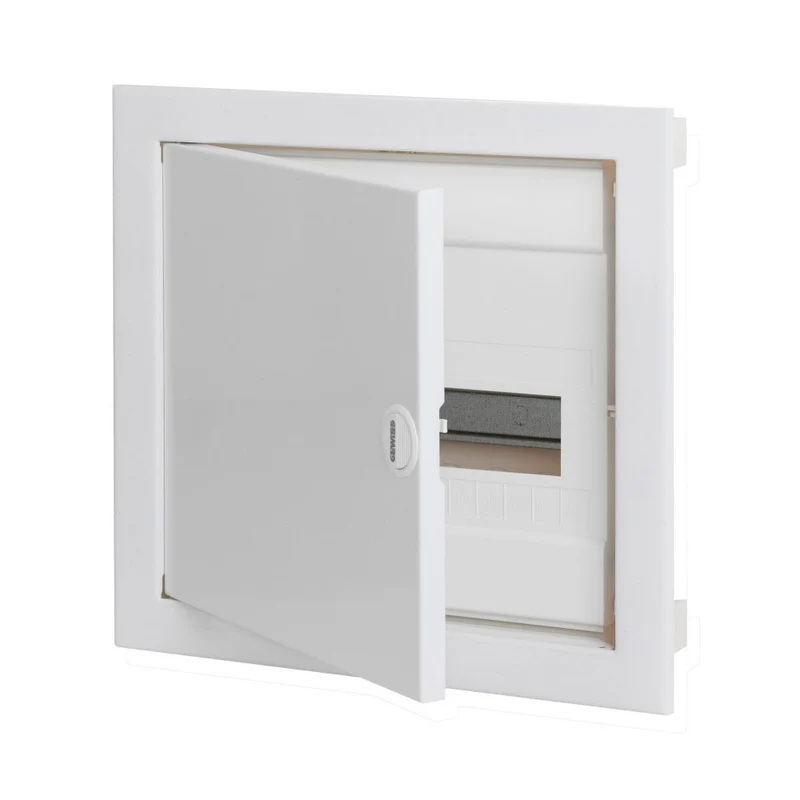

GW40161N

• 1-reihig

• 12 Teilungseinheiten

• Anz. TE EN 50022: 12+2

• Pol 1 (mm²) N (2x16)+(8x10)

• Pol 2 (mm²) PE (2x16)+(8x10)

• Außenmaß B × H × T: 368 × 343× 93 mm
• Verlust Leistung 60 W

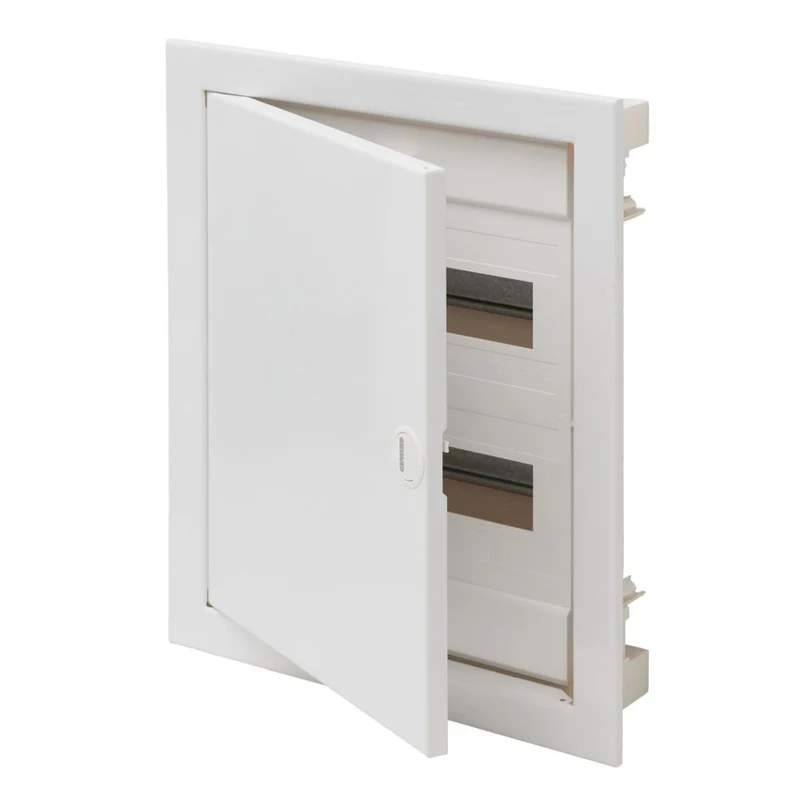

GW40162N

• 2-reihig

• 24 Teilungseinheiten

• Anz. TE EN 50022: 24+4 (12x2)

• Pol 1 (mm²) N (2x16)+(14x10)

• Pol 2 (mm²) PE (2x16)+(14x10)

• Außenmaß B × H × T: 368 × 443 × 93 mm
• Verlust Leistung 80 W

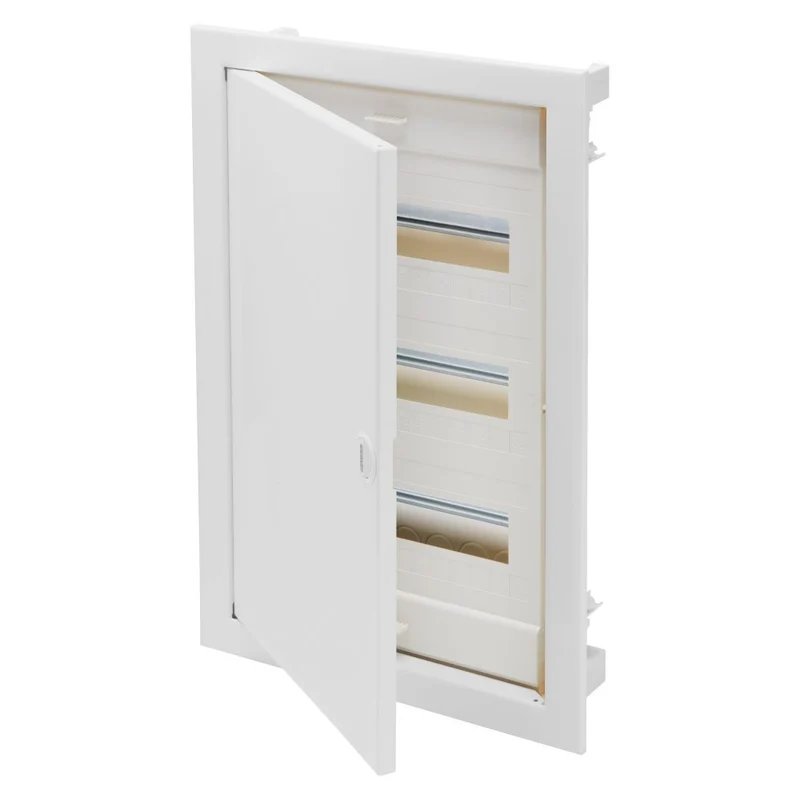

GW40163N

• 3-reihig

• 36 Teilungseinheiten

• Anz. TE EN 50022: 36+6 (12x3)

• Pol 1 (mm²) N 2x[(2x16)+(14x10)]

• Pol 2 (mm²) PE 2x[(2x16)+(14x10)]

• Außenmaß B × H × T: 368 × 568 × 93 mm
• Verlust Leistung 90 W

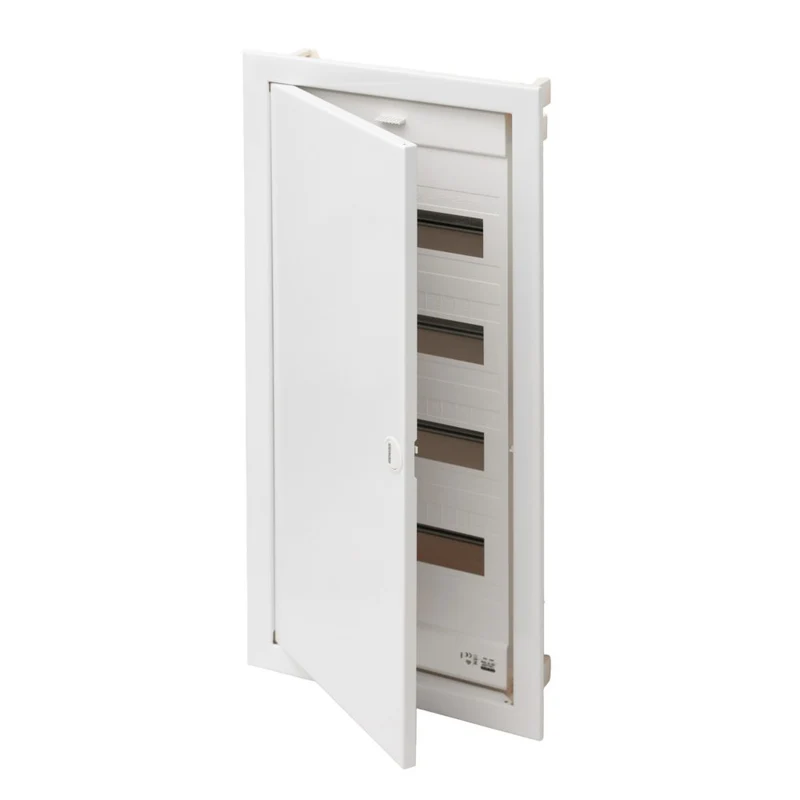

GW40164N

• 4-reihig

• 48 Teilungseinheiten

• Anz. TE EN 50022: 48+8 (12x4)

• Pol 1 (mm²) N 2x[(2x16)+(14x10)]

• Pol 2 (mm²) PE 2x[(2x16)+(14x10)]

• Außenmaß B × H × T: 368 × 753 × 93 mm
• Verlust Leistung 100 W


Häufige Fragen zum GEWISS Hohlwand-Kleinverteiler GW4016xN

Wofür ist die Hohlwand-Ausführung gedacht?

Für Trockenbau- und Hohlwandkonstruktionen, also Gipskarton- und Ständerwände. In massives Mauerwerk gehört die Unterputz-Variante GEWISS Kleinverteiler Unterputz.

Welche Größen gibt es?

GW40161N mit 12 TE, GW40162N mit 24 TE, GW40163N mit 36 TE und GW40164N mit 48 TE. Die Breite liegt einheitlich bei 368 mm, die Tiefe bei 93 mm, die Höhe steigt von 343 auf 753 mm.

Wie viele Geräte passen in 24 TE?

Bei 1 TE je einpoligem Leitungsschutzschalter und 4 TE je vierpoligem FI-Schutzschalter bleiben neben einem FI rund 20 TE für Abgänge. Reserve für spätere Stromkreise sollte eingeplant werden. Geräte dazu in Sicherungsautomat.

Was ist im Gehäuse bereits vorhanden?

Genormte Hutschienen für Reiheneinbaugeräte nach DIN sowie integrierte N- und PE-Klemmleisten. Die Klemmenbelegung ist je Größe angegeben, beim GW40162N etwa N (2x16)+(14x10) mm².

Gehört die Tür zum Lieferumfang?

Ja, die Serie GW4016xN ist die Ausführung mit Tür. Weitere Verteilergehäuse und Zubehör finden Sie in Installationskleinverteiler und Verteilungen / Zubehör.

Wer darf den Verteiler einbauen?

Einbau und Verdrahtung einer Unterverteilung sind Arbeiten an der festen Installation und gehören zu einer Elektrofachkraft.
