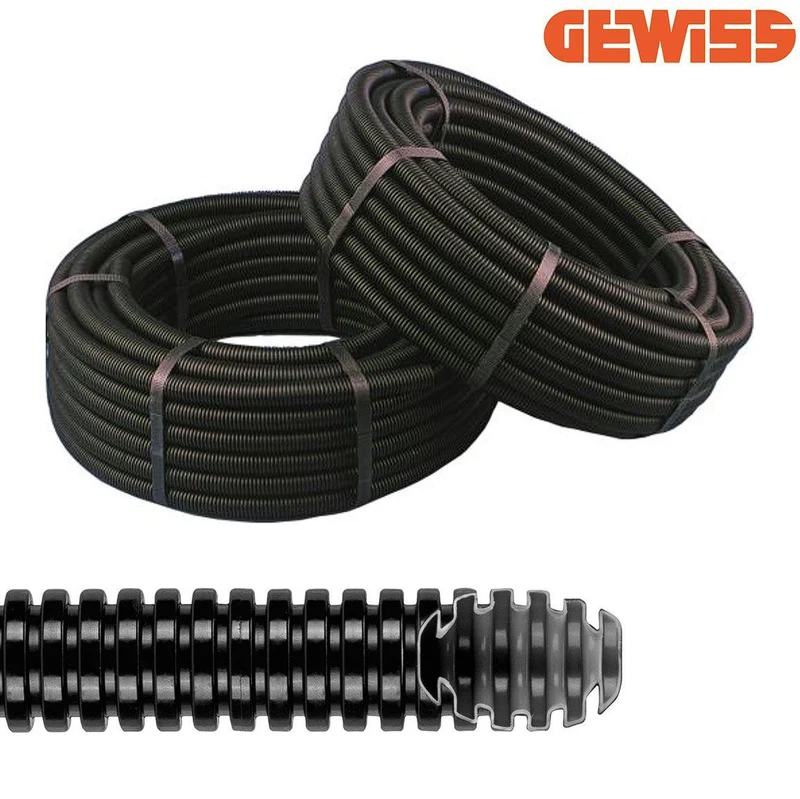

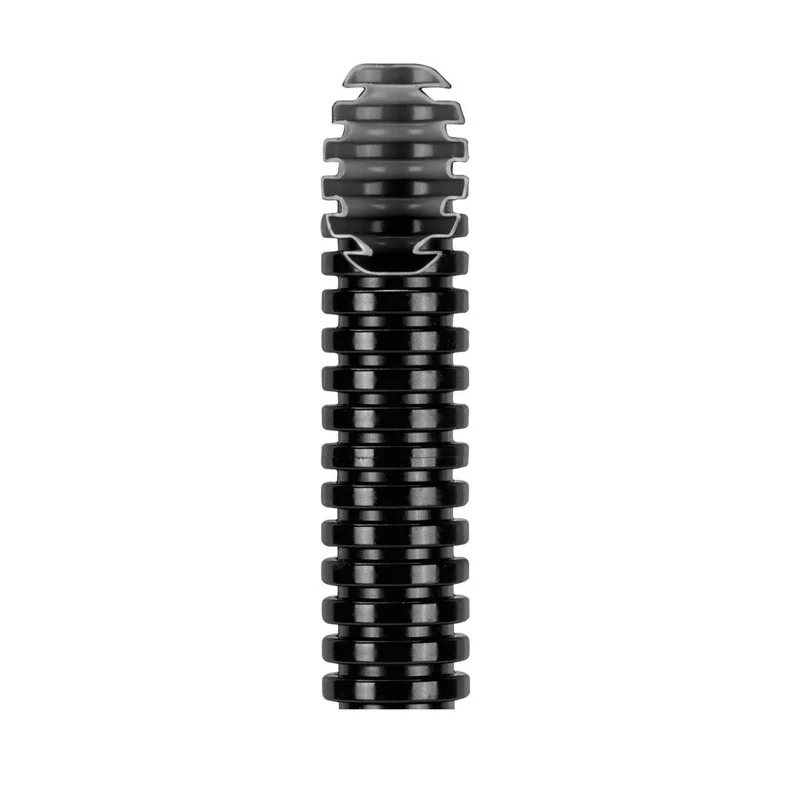

GEWISS DX15063R Elektroinstallationsrohr, Wellrohr, Leerrohr, Schutzrohr, M63, 20 Meter

• Metrisches gewelltes PVC-Rohr
• flexibel, selbstverlöschend, flammwidrig, schwarz
• Klassifikation 3321, IMQ geprüft mit Anerkennung vom VDE
• für die Unterputzverlegung, geeignet für den Einsatz in Zwischendecken
• und schwimmenden Estrich, Baureihe FK
• Lieferung in Verpackungseinheiten 20m
• M 63

Wellrohr M63 – die größte Abmessung dieser Baureihe

M63 ist die größte Größe der GEWISS-Baureihe FK und kommt dort zum Einsatz, wo ganze Leitungsbündel oder Zuleitungen zu Unterverteilungen geschützt geführt werden müssen. Geliefert wird ein Ring mit 20 Metern, Hersteller-Artikelnummer DX15063R.

Technische Daten

• Größe: M63 – die metrische Angabe entspricht dem Außendurchmesser in Millimetern
• Verpackungseinheit: 20 Meter je Ring
• Material: PVC, gewellt und flexibel
• Brandverhalten: selbstverlöschend und flammwidrig
• Farbe: schwarz
• Klassifikation 3321, IMQ-geprüft mit Anerkennung vom VDE
• Verlegung: Unterputz, Zwischendecke, schwimmender Estrich
• Hersteller-Artikelnummer: DX15063R

Wann lohnt sich M63?

Große Abmessungen werden meist dann gewählt, wenn mehrere Leitungen gemeinsam geführt werden oder wenn bewusst Reserve für spätere Erweiterungen eingeplant wird. Der spätere Kabeltausch bleibt so möglich, ohne die Bausubstanz erneut zu öffnen.

Häufige Fragen zu diesem Wellrohr

Wofür steht die Bezeichnung M63?

M63 ist der Außendurchmesser des Rohres in Millimetern. Maßgeblich für die Belegung ist der kleinere Innendurchmesser. Die vollständige Maßtabelle von M16 bis M63 finden Sie auf unserer Übersichtsseite zum Wellrohr.

Wie viel Rohr erhalte ich?

Sie erhalten einen Ring mit 20 Metern. Die Verpackungseinheit ist fest, das Rohr wird nicht als Meterware abgelängt.

Wie viele Leitungen darf ich einziehen?

Als praktische Faustregel sollte der Querschnitt der eingezogenen Leitungen etwa 40 Prozent der freien Rohrquerschnittsfläche nicht überschreiten – sonst wird das Einziehen mühsam und die Wärmeabfuhr leidet. Maßgeblich sind immer die geltenden Errichtungsbestimmungen und die Angaben des Leitungsherstellers.

Was bedeutet die Klassifikation 3321?

Die vier Ziffern nach EN 61386 beschreiben in dieser Reihenfolge Druckfestigkeit, Schlagfestigkeit sowie die untere und die obere Temperaturgrenze des Rohres. 3321 steht damit für ein mittelschweres Installationsrohr.

Wo darf dieses Rohr verlegt werden?

Laut Herstellerangabe ist es für die Unterputzverlegung, für den Einsatz in Zwischendecken und im schwimmenden Estrich vorgesehen. Für die sichtbare Aufputzinstallation eignet sich stattdessen ein starres Stangenrohr.

Wo finde ich kleinere Größen und passende Muffen?

Alle Abmessungen dieser Baureihe stehen in der Kategorie Wellrohr, Rohrverbinder und Universalmuffen bei den GEWISS Installationsrohren. Ausführungen mit werkseitig eingezogenem Zugdraht finden Sie unter Wellrohr mit Einzughilfe.

Hinweis: Die Installation elektrischer Anlagen darf nur durch eine qualifizierte Elektrofachkraft und unter Beachtung der geltenden VDE-Bestimmungen erfolgen.
