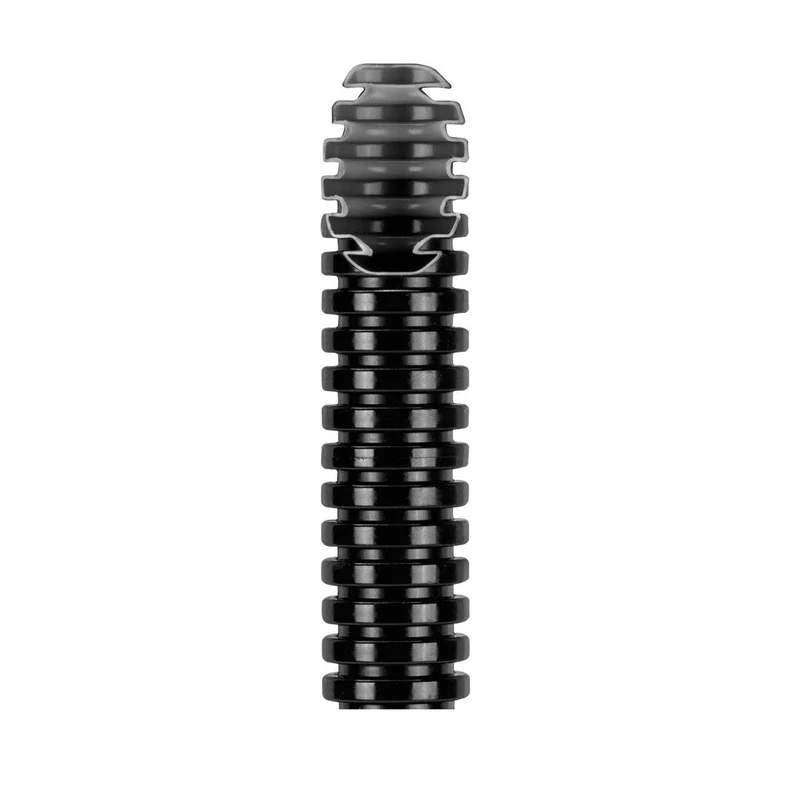

GEWISS DX15050R Elektroinstallationsrohr, Wellrohr, Leerrohr, Schutzrohr, M50, 25 Meter

• Metrisches gewelltes PVC-Rohr
• flexibel, selbstverlöschend, flammwidrig, schwarz
• Klassifikation 3321, IMQ geprüft mit Anerkennung vom VDE
• für die Unterputzverlegung, geeignet für den Einsatz in Zwischendecken
• und schwimmenden Estrich, Baureihe FK
• Lieferung in Verpackungseinheiten 25m
• M 50

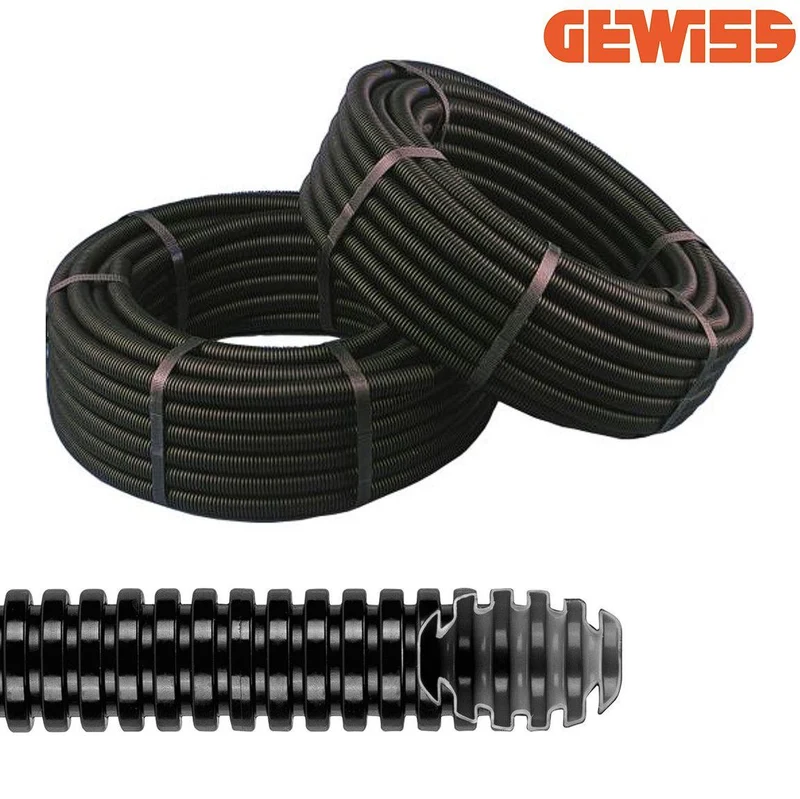

Wellrohr M50 im 25-Meter-Ring – für Sammelführungen

M50 gehört zu den großen Abmessungen dieser Baureihe und wird für Sammelführungen und Hauptleitungen eingesetzt, bei denen mehrere Leitungen gemeinsam geschützt geführt werden. Vorgesehen ist das Rohr für Unterputz, Zwischendecke und schwimmenden Estrich. Hersteller-Artikelnummer DX15050R.

Technische Daten

• Größe: M50 – die metrische Angabe entspricht dem Außendurchmesser in Millimetern
• Verpackungseinheit: 25 Meter je Ring
• Material: PVC, gewellt und flexibel
• Brandverhalten: selbstverlöschend und flammwidrig
• Farbe: schwarz
• Klassifikation 3321, IMQ-geprüft mit Anerkennung vom VDE
• Verlegung: Unterputz, Zwischendecke, schwimmender Estrich
• Hersteller-Artikelnummer: DX15050R

Häufige Fragen zu diesem Wellrohr

Wann lohnt sich M50?

Wenn mehrere Leitungen gemeinsam geführt werden, wenn Hauptleitungen geschützt verlegt werden sollen oder wenn Reserve für spätere Erweiterungen eingeplant wird. Eine großzügige Abmessung erspart später das Öffnen der Bausubstanz.

Wofür steht die Bezeichnung M50?

M50 ist der Außendurchmesser des Rohres in Millimetern. Maßgeblich für die Belegung ist der kleinere Innendurchmesser. Die vollständige Maßtabelle von M16 bis M63 finden Sie auf unserer Übersichtsseite zum Wellrohr.

Wie viele Leitungen darf ich einziehen?

Als praktische Faustregel sollte der Querschnitt der eingezogenen Leitungen etwa 40 Prozent der freien Rohrquerschnittsfläche nicht überschreiten – sonst wird das Einziehen mühsam und die Wärmeabfuhr leidet. Maßgeblich sind immer die geltenden Errichtungsbestimmungen und die Angaben des Leitungsherstellers.

Was bedeutet die Klassifikation 3321?

Die vier Ziffern nach EN 61386 beschreiben in dieser Reihenfolge Druckfestigkeit, Schlagfestigkeit sowie die untere und die obere Temperaturgrenze des Rohres. 3321 steht damit für ein mittelschweres Installationsrohr.

Wo darf dieses Rohr verlegt werden?

Laut Herstellerangabe ist es für die Unterputzverlegung, für den Einsatz in Zwischendecken und im schwimmenden Estrich vorgesehen. Für die sichtbare Aufputzinstallation eignet sich stattdessen ein starres Stangenrohr.

Wo finde ich weitere Größen und passende Muffen?

Alle Abmessungen dieser Baureihe stehen in der Kategorie Wellrohr, Rohrverbinder und Universalmuffen bei den GEWISS Installationsrohren. Ausführungen mit Zugdraht finden Sie unter Wellrohr mit Einzughilfe.

Hinweis: Die Installation elektrischer Anlagen darf nur durch eine qualifizierte Elektrofachkraft und unter Beachtung der geltenden VDE-Bestimmungen erfolgen.
