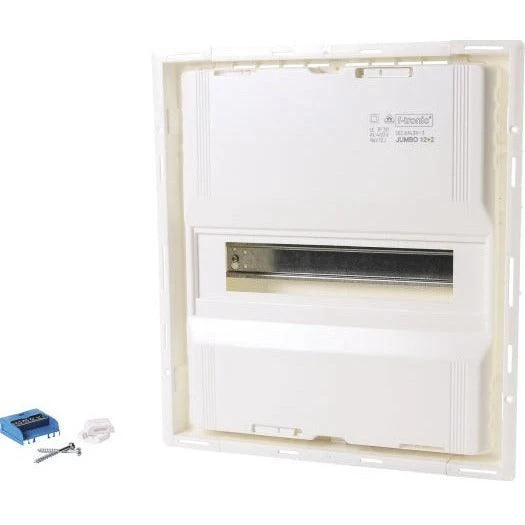

F-TRONIC 7250012 UP-Hohlwand-Verteilerkasten 12 TE, Hohlwand nur mit Einbausatz 7290079

• Komplettgerät mit Unterteil und Tür mit Blendrahmen aus Stahlblech
• für Geräte bis 63 A nach DIN VDE 0603 Teil 1
• silikon- und halogenfrei gemäß DIN VDE 0472
• mit 50 % mehr Verdrahtungsraum für eine komfortablere Installation
• Schraublose Zweipunkt-Befestigung der Sicherungsabdeckung
• optimierte Wärmeabfuhr durch integrierte Lüftungsschlitze
• Steckklemme für PE- und N-Leiteranschluss mit jeweils 28 Steckmöglichkeiten bis 4 mm² und 6 Schraubkontakte bis 25 mm²
• zusätzliche FI-Schraubklemmen
• Türanschlag rechts oder links ohne Blendrahmendemontage
• 1 bis 4-reihig abschließbar mit Türschloss
• Farbe: weiß (ähnlich RAL 9010)

Häufige Fragen zum F-TRONIC 7250012

Brauche ich für die Hohlwandmontage Zubehör?

Ja. Für den Einbau in eine Hohlwand ist der Einbausatz 7290079 erforderlich, er gehört nicht zum Lieferumfang dieses Artikels. Ohne ihn eignet sich der Kasten für die Unterputzmontage.

Wie viele Teilungseinheiten hat der 7250012?

12 Teilungseinheiten in einer Reihe. Mehr Platz bieten der F-TRONIC 7250017 mit 24 TE und der F-TRONIC 7250028 Jumbo mit 48+8 Modulen.

Was bedeutet 'für Geräte bis 63 A nach DIN VDE 0603 Teil 1'?

Die Norm beschreibt Installationskleinverteiler und Zählerplätze. Der Kasten ist für Reiheneinbaugeräte bis 63 A Nennstrom ausgelegt. Welche Geräte im Einzelfall zulässig sind, entscheidet die Elektrofachkraft. Passende Geräte führt der Shop in Leitungs- / Personenschutzschalter und Sicherungsautomat.

Wie sind PE und N angeschlossen?

Über Steckklemmen mit jeweils 28 Steckmöglichkeiten bis 4 mm² und 6 Schraubkontakten bis 25 mm². Zusätzlich sind FI-Schraubklemmen vorhanden. Klemmen und Schienen zum Nachrüsten stehen in Verteilungen / Zubehör.

Wie sind Tür und Gehäuse ausgeführt?

Unterteil und Tür mit Blendrahmen bestehen aus Stahlblech in Weiß, ähnlich RAL 9010. Der Türanschlag lässt sich rechts oder links setzen, ohne den Blendrahmen zu demontieren, und die Tür ist mit Türschloss abschließbar. Das Material ist silikon- und halogenfrei gemäß DIN VDE 0472.

Wo finde ich weitere Verteilergehäuse derselben Bauart?

In der Kategorie Installationskleinverteiler stehen Gehäuse für Unterputz, Hohlwand und Aufputz nebeneinander.
