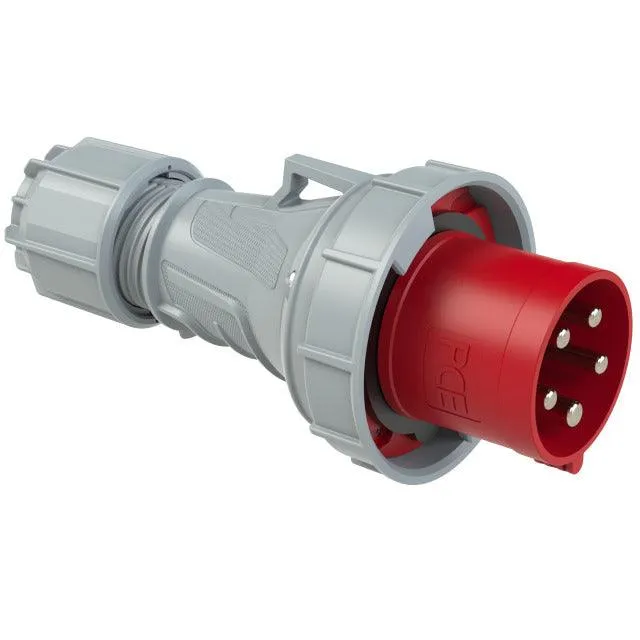

CEE Stecker IP 67, 5-polig, 400 V, 6 h, 63 A, PCE 035-6

PRODUKTBESCHREIBUNG
CEE Stecker IP 67, 5-polig, 400 V, 6 h, 63 A, PCE 035-6

• hochwertige CEE-Steckvorrichtungen für den täglichen Einsatz auf Baustellen und in der Industrie
• schraubenlose Anschlussklemmen für schnellen und sicheren Anschluss
• Gehäusematerial: PA6
• Kontakte: Kupfer-Zink-Legierung

Eigenschaften
Anschlusstechnik:	Schraubklemme
Kabeleinführung:	Verschraubung
Steckrichtung:	gerade
Werkstoff:	Kunststoff
IEC-Stromstärke:	63 Ampere
Uhrzeit-Stellung:	6 Stunde
Schutzart (IP):	IP67
Polzahl:	5
Spannung nach EN 60309-2:	400 V
Kennfarbe:	rot

Häufige Fragen zum CEE-Stecker PCE 035-6

Wofür wird ein CEE-Stecker mit 63 A eingesetzt?

Für große Abnahmestellen im 400-V-Netz: Baustromhauptverteilung, Anschluss von Unterverteilern, Bühnen- und Veranstaltungstechnik, Maschinen mit hohem Anlaufstrom. Die rote Kennfarbe kennzeichnet nach EN 60309-2 den 400-V-Bereich.

Was bedeutet die Schutzart IP67?

IP67 steht für staubdichte Ausführung und Schutz gegen zeitweiliges Untertauchen. Das ist die richtige Wahl für nasse, staubige oder bodennahe Einsatzorte – etwa im Tiefbau, in Waschhallen oder im Außenbereich ohne Wetterschutz.

Welche Kupplung passt zu diesem Stecker?

Das Gegenstück mit denselben Kenndaten – 5-polig, 400 V, 63 A, 6 h, IP67 – ist die CEE-Kupplung PCE 235-6.

Was bedeutet die Angabe „6 h“?

6 h beschreibt die Lage des Schutzkontakts als Uhrzeitstellung und legt fest, welche Steckvorrichtungen zusammenpassen. Bei roten 400-V-Steckvorrichtungen ist 6 h die übliche Ausführung.

Wann brauche ich statt 63 A die Ausführung mit 125 A?

Wenn der Anschlusswert der nachgelagerten Verteilung oder Maschine über 63 A liegt. Dafür führen wir den CEE-Stecker PCE 045-6 mit 125 A. Maßgeblich ist die Auslegung der Zuleitung und der vorgelagerten Absicherung.

Welchen Leitungsquerschnitt braucht der Anschluss?

Der zulässige Querschnitt richtet sich nach Bemessungsstrom, Verlegeart, Länge und Umgebungstemperatur und ist im Einzelfall von einer Elektrofachkraft zu bestimmen. Passende Gummischlauchleitungen finden Sie unter Gummileitung H07RN-F.

Darf ich den Stecker selbst an die Leitung anschließen?

Das Anschließen und Prüfen von Steckvorrichtungen an ortsveränderlichen Leitungen ist eine Arbeit an elektrischen Betriebsmitteln und gehört in die Hand einer Elektrofachkraft.
