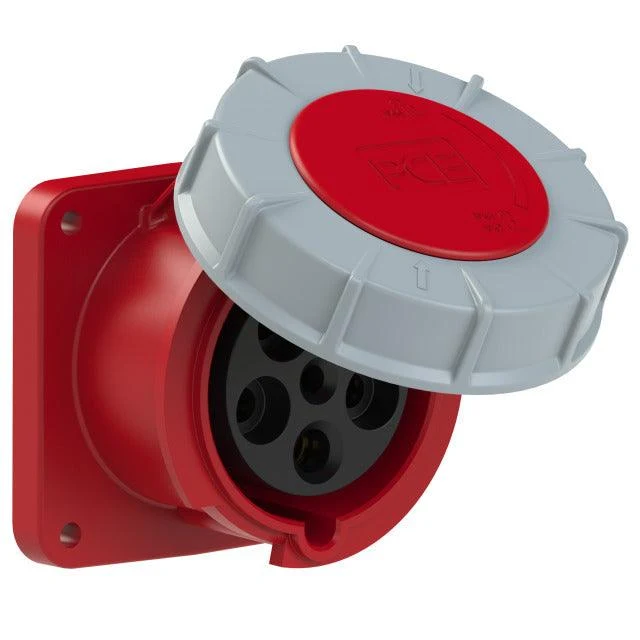

CEE-Anbaudose 63A, 5-polig, 400V, 6h, IP67, gerade, FL 100x100, mit Flanschdichtung, PCE 335-6

PRODUKTBESCHREIBUNG
CEE-Anbaudose 63A, 5-polig, 400V, 6h, IP67, gerade, FL 100x100, mit Flanschdichtung, PCE 335-6

• mit Flanschdichtung
• Abstand der Befestigungslöcher: 80 x 80 mm
• Gehäusematerial: PA6
• Kontakte: Kupfer-Zink-Legierung

Eigenschaften
IEC-Stromstärke:	63 Ampere
Flanschmaß horizontal:	100 Millimeter
Flanschmaß vertikal:	100 Millimeter
Bohrlochabstand vertikal:	80 Millimeter
Bohrlochabstand horizontal:	80 Millimeter
Schutzart (IP):	IP67
Kennfarbe:	rot
Spannung nach EN 60309-2:	400 V
Polzahl:	5
Uhrzeit-Stellung:	6 Stunde
Werkstoff:	Kunststoff
Steckrichtung:	gerade
Anschlusstechnik:	Schraubklemme

Häufige Fragen zur CEE-Anbaudose PCE 335-6

Welchen Ausschnitt und welchen Bohrlochabstand brauche ich?

Das Flanschmaß beträgt 100 x 100 mm, der Bohrlochabstand 80 x 80 mm. Die 63-A-Ausführung fällt damit deutlich größer aus als die 16- und 32-A-Dosen mit 70 x 70 oder 75 x 75 mm. Ein Wechsel von 32 A auf 63 A erfordert deshalb einen neuen Ausschnitt.

Welcher CEE-Stecker passt zu dieser Anbaudose?

Ein 5-poliger CEE-Stecker für 400 V, 63 A in Uhrzeitstellung 6h. Damit die Schutzart im gesteckten Zustand erhalten bleibt, sollte auch der Stecker IP67 aufweisen: CEE-Stecker PCE 035-6 (IP67). Weitere Ausführungen führt die Kategorie CEE-Stecker.

Was bedeutet IP67 bei dieser Anbaudose?

Nach DIN EN 60529 steht die erste Kennziffer 6 für staubdicht, die zweite Kennziffer 7 für Schutz gegen zeitweiliges Untertauchen. Voraussetzung ist die fachgerechte Montage mit der mitgelieferten Flanschdichtung auf ebener Fläche und einer dichten Leitungseinführung.

Wo werden 63-A-Anbaudosen eingesetzt?

63 A bei 400 V ist die übliche Größe für Baustromverteiler, Einspeisungen größerer Maschinen und Veranstaltungstechnik. Als Anbaudose wird sie in Verteilergehäuse und Maschinenrahmen eingesetzt. Fertige Verteiler finden Sie unter CEE-Verteiler.

Was sagen die Kennfarbe rot und die Angabe 6h aus?

Rot kennzeichnet nach EN 60309-2 den Spannungsbereich 400 V. 6h ist die Schutzleiterposition, angegeben als Uhrzeitstellung. Beides gehört zur Kodierung: Nur bei übereinstimmender Polzahl, Bemessungsspannung, Stromstärke und Uhrzeitstellung lassen sich Stecker und Dose verbinden.

Wie wird die Anbaudose angeschlossen?

Über Schraubklemmen. Gehäuse aus Kunststoff PA6, Kontakte aus Kupfer-Zink-Legierung, Flanschdichtung im Lieferumfang. Bei 63 A sind Leiterquerschnitt und Absicherung entsprechend auszulegen; Einbau und Anschluss sind von einer Elektrofachkraft auszuführen.
