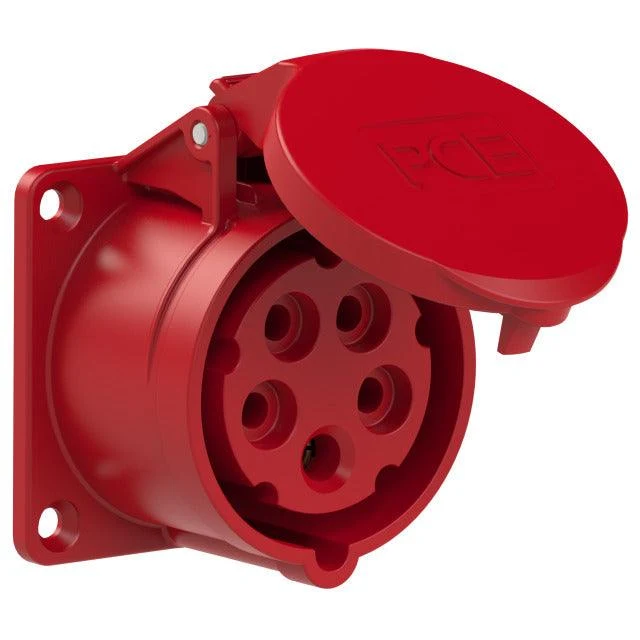

CEE-Anbaudose 32A, 5-polig, 400V, 6h, IP44, gerade, FL 75x75, LM 60x60 mit Flanschdichtung, PCE 325-6f7

PRODUKTBESCHREIBUNG
CEE-Anbaudose 32A, 5-polig, 400V, 6h, IP44, gerade, FL 75x75, LM 60x60 mit Flanschdichtung, PCE 325-6f7

• mit Flanschdichtung
• Abstand der Befestigungslöcher: 60 x 60 mm
• Gehäusematerial: PA6
• Kontakte: Kupfer-Zink-Legierung

Eigenschaften
IEC-Stromstärke:	32 Ampere
Flanschmaß horizontal:	75 Millimeter
Flanschmaß vertikal:	75 Millimeter
Bohrlochabstand vertikal:	60 Millimeter
Bohrlochabstand horizontal:	60 Millimeter
Schutzart (IP):	IP44
Kennfarbe:	rot
Spannung nach EN 60309-2:	400 V
Polzahl:	5
Uhrzeit-Stellung:	6 Stunde
Werkstoff:	Kunststoff
Steckrichtung:	gerade
Anschlusstechnik:	Schraubklemme

Häufige Fragen zur CEE-Anbaudose PCE 325-6f7

Worin unterscheidet sich die 325-6f7 von der 325-6?

Elektrisch sind beide gleich: 32 A, 5-polig, 400 V, 6h, IP44, rot. Der Unterschied liegt im Einbaumaß. Die 325-6f7 hat ein Flanschmaß von 75 x 75 mm bei Bohrlochabstand 60 x 60 mm, die PCE 325-6 das schmalere Maß 70 x 70 mm mit Bohrlochabstand 56 x 56 mm.

Welcher CEE-Stecker passt zu dieser Anbaudose?

Ein 5-poliger CEE-Stecker für 400 V, 32 A in Uhrzeitstellung 6h, zum Beispiel der CEE-Stecker PCE 025-6 (IP44). Wird das Drehfeld gewechselt, gibt es den PCE 7025-6 mit Phasenwender.

Welchen Ausschnitt muss ich vorbereiten?

Flanschmaß 75 x 75 mm und vier Befestigungslöcher im Abstand von 60 x 60 mm. Dieses Maß teilen sich mehrere Ausführungen: die 16-A-Variante PCE 315-6f7 und die IP67-Variante PCE 3252-6 passen in denselben Ausschnitt.

Was bedeutet IP44 bei dieser Anbaudose?

Nach DIN EN 60529 steht die erste Kennziffer 4 für Schutz gegen feste Fremdkörper ab 1 mm, die zweite Kennziffer 4 für Schutz gegen allseitiges Spritzwasser. Wo Staub anfällt oder zeitweiliges Untertauchen möglich ist, ist die staubdichte IP67-Ausführung die richtige Wahl.

Was sagen die Kennfarbe rot und die Angabe 6h aus?

Rot kennzeichnet nach EN 60309-2 den Spannungsbereich 400 V. 6h ist die Schutzleiterposition, angegeben als Uhrzeitstellung. Beides gehört zur Kodierung und stellt sicher, dass nur zueinander passende Steckvorrichtungen verbunden werden können.

Wie wird die Anbaudose angeschlossen?

Über Schraubklemmen. Gehäuse aus Kunststoff PA6, Kontakte aus Kupfer-Zink-Legierung, Flanschdichtung im Lieferumfang. Einbau und Anschluss sind von einer Elektrofachkraft auszuführen.
