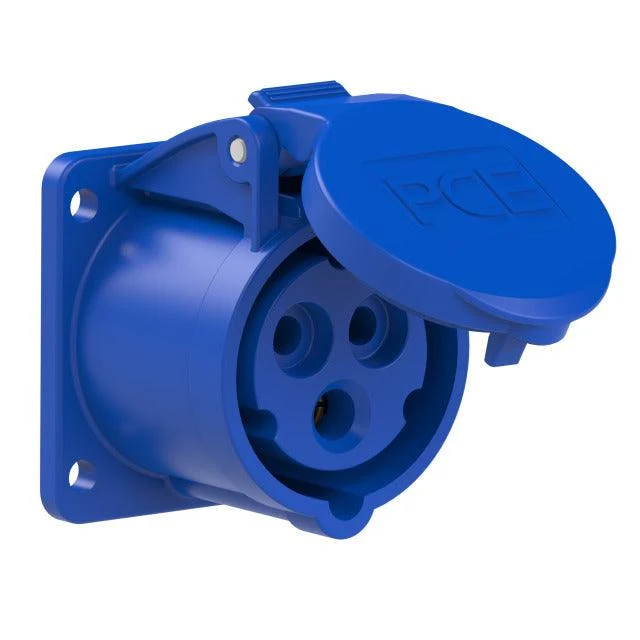

CEE-Anbaudose 16A, 3-polig, 230V, 6h, IP44, gerade, FL 75x75, LM 60x60 mit Flanschdichtung, PCE 313-6f7

PRODUKTBESCHREIBUNG
CEE-Anbaudose 16A, 3-polig, 230V, 6h, IP44, gerade, FL 75x75, LM 60x60 mit Flanschdichtung, PCE 313-6f7

• mit Flanschdichtung
• Abstand der Befestigungslöcher: 60 x 60 mm
• Gehäusematerial: PA6
• Kontakte: Kupfer-Zink-Legierung

Eigenschaften
IEC-Stromstärke:	16 Ampere
Flanschmaß horizontal:	75 Millimeter
Flanschmaß vertikal:	75 Millimeter
Bohrlochabstand vertikal:	60 Millimeter
Bohrlochabstand horizontal:	60 Millimeter
Schutzart (IP):	IP44
Kennfarbe:	blau
Spannung nach EN 60309-2:	230 V
Polzahl:	3
Uhrzeit-Stellung:	6 Stunde
Werkstoff:	Kunststoff
Steckrichtung:	gerade
Anschlusstechnik:	Schraubklemme

Häufige Fragen zur CEE-Anbaudose PCE 313-6f7

Worin unterscheidet sich die 313-6f7 von der 313-6f9?

Elektrisch sind beide identisch: 16 A, 3-polig, 230 V, 6h, IP44, blau. Der Unterschied liegt allein im Einbaumaß. Die 313-6f7 hat ein Flanschmaß von 75 x 75 mm bei einem Bohrlochabstand von 60 x 60 mm, die PCE 313-6f9 das kleinere Maß 60 x 54 mm mit Bohrlochabstand 44 x 44 mm.

Welcher CEE-Stecker passt zu dieser Anbaudose?

Ein CEE-Stecker mit gleicher Polzahl, Spannung, Stromstärke und Uhrzeitstellung: 3-polig, 230 V, 16 A, 6h. Aus unserem Sortiment ist das der CEE-Stecker PCE 013-6 (IP44). Eine Übersicht bietet die Kategorie CEE-Steckvorrichtungen.

Welchen Ausschnitt muss ich vorbereiten?

Vorzusehen sind ein Flanschmaß von 75 x 75 mm und vier Befestigungslöcher im Abstand von 60 x 60 mm. Dieses Maß ist bei den PCE-Anbaudosen am weitesten verbreitet und findet sich auch bei den 5-poligen Ausführungen, etwa der PCE 315-6f7.

Was bedeutet IP44 bei dieser Anbaudose?

Nach DIN EN 60529 bedeutet die erste Kennziffer 4 Schutz gegen feste Fremdkörper ab 1 mm, die zweite Kennziffer 4 Schutz gegen allseitiges Spritzwasser. Ist am Einbauort zeitweiliges Untertauchen möglich, ist die staubdichte IP67-Variante PCE 3132-6 die passende Wahl. Sie hat dasselbe Flanschmaß 75 x 75 mm.

Wofür steht die Angabe 6h?

6h ist die Schutzleiterposition nach EN 60309-2, angegeben als Uhrzeitstellung. Sie gehört zur Kodierung der Steckvorrichtung: Nur bei gleicher Polzahl, gleicher Bemessungsspannung und gleicher Uhrzeitstellung passen Stecker und Dose zusammen.

Wie wird die Anbaudose angeschlossen?

Über Schraubklemmen. Das Gehäuse besteht aus Kunststoff PA6, die Kontakte aus einer Kupfer-Zink-Legierung, die Flanschdichtung ist im Lieferumfang enthalten. Einbau und Anschluss sind von einer Elektrofachkraft auszuführen.
